ماژول دیجیتال 6ES7223-1PL32-0XB0
﷼27.650.000
⚡ ماژول ورودی خروجی رلهای S7-1200: پرظرفیتترین توسعهدهنده I/O (کد: UN 223-1PL32-0XB0)
۱. نیازهای بزرگ، راهحلهای بزرگ: معرفی ماژول 16DI/16DO
اگر در پروژههای اتوماسیون صنعتی خود با حجم بالایی از سنسورها، کلیدها و عملگرها سر و کار دارید، ماژول ورودی خروجی رلهای S7-1200 مدل UN 223-1PL32-0XB0 پاسخگوی نیاز شماست. این ماژول توسعه، با ظرفیت چشمگیر ۱۶ ورودی دیجیتال (DI) و ۱۶ خروجی رلهای (DQ)، یکی از قویترین گزینهها برای گسترش سریع و اقتصادی PLCهای SIMATIC S7-1200 شرکت زیمنس است.
این محصول که معادل کامل کد فنی اصلی زیمنس 6ES7223-1PL32-0XB0 (معروف به SM 1223) میباشد، بدون نیاز به هیچگونه تنظیمات پیچیدهای، ظرفیت ورودی/خروجی سیستم شما را تا ۳۲ نقطه حیاتی افزایش میدهد. این ظرفیت بالا، آن را برای کنترل ماشینآلات پیچیده، خطوط مونتاژ طولانی و سیستمهای بزرگ توزین یا بستهبندی ایدهآل میسازد.
۲. مزیت تخصصی: خروجیهای رلهای با قابلیت اطمینان بالا
تفاوت اصلی ماژول UN 223-1PL32-0XB0 با نسخههای ترانزیستوری در نوع خروجیهای آن نهفته است. ۱۶ خروجی رلهای این ماژول، مزایای مهمی برای متخصصان اتوماسیون فراهم میکند:
۲.۱. توانایی سوئیچینگ AC و DC
- انعطافپذیری ولتاژ: خروجیهای رلهای میتوانند هم سیگنالهای AC (تا 250VAC) و هم DC (تا 30VDC) را کنترل کنند. این قابلیت، نیاز به استفاده از ماژولهای خروجی مجزا برای بارهای AC و DC را از بین میبرد.
- جریان دهی بالا: هر کانال خروجی میتواند تا 2A جریان را سوئیچ کند. این مقدار برای فرمان مستقیم به اغلب کنتاکتورهای صنعتی، شیرهای برقی (Solenoid Valves) و چراغهای سیگنال کافی است و نیاز به رلههای میانی اضافی را کاهش میدهد.
| مشخصه خروجی | جزئیات فنی | مزیت عملی |
| تعداد خروجی | 16 نقطه رلهای (16 DO) | حجم بالای کنترل عملگرها. |
| حداکثر جریان خروجی | 2A | توانایی کنترل مستقیم بارهای متوسط. |
| ولتاژ قابل سوئیچ | 5VDC تا 30VDC و 5VAC تا 250VAC | اتصال مستقیم به بارهای AC و DC. |
| ایزولهسازی عالی | ایزولهسازی گالوانیک بین خروجیها و منطق | محافظت از CPU در برابر نویز و نوسانات ولتاژ بار. |
۲.۲. پایداری و طول عمر
رلههای صنعتی استفاده شده در این ماژول دارای عمر مکانیکی بسیار طولانی (۱۰ میلیون بار سوئیچینگ) هستند که دوام سیستم را در محیطهای سخت صنعتی تضمین میکند.
۳. ویژگیهای ورودی: دقت در جمعآوری دادهها
بخش ورودی این ماژول نیز با همان دقت طراحی شده است تا سیگنالهای دریافتی حداکثر کیفیت را داشته باشند:

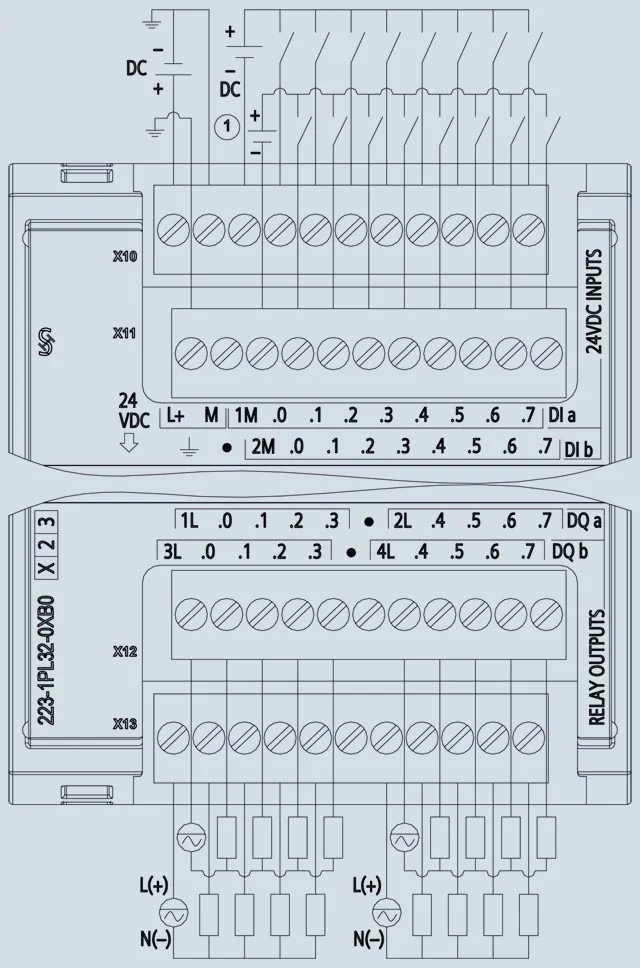

- ۱۶ ورودی ۲۴ ولت DC: ورودیها استاندارد صنعتی بوده و با تمامی سنسورهای ۲ سیمه و ۳ سیمه PNP/NPN سازگار هستند (قابلیت Sink/Source).
- تنظیم زمان فیلتر: مهندسان میتوانند زمان تأخیر ورودی را در هفت سطح مختلف (از 0.2ms تا 12.8mx) تنظیم کنند. این قابلیت برای حذف نویز در خطوط طولانی و تضمین پایداری سیگنال شستیها حیاتی است.
- تشخیص وضعیت: نشانگرهای LED مجزا برای هر ورودی و خروجی، امکان تشخیص سریع وضعیت و عیبیابی در محل (Troubleshooting) را فراهم میسازد.
۴. سادگی ادغام: کارایی در محیط TIA Portal
ماژول UN 223-1PL32-0XB0 به دلیل تطابق کامل با استانداردهای زیمنس، به سادگی در زیرساخت اتوماسیون شما ادغام میشود:
- نصب فیزیکی: اتصال سریع و مطمئن روی ریل DIN و ارتباط مستقیم از طریق باس پشتصفحه بدون نیاز به کابلهای جانبی. ابعاد این ماژول $70 \text{ mm}$ (عرض) است که با توجه به ارائه ۳۲ نقطه I/O، بهینهترین استفاده را از فضای تابلو فراهم میکند.
- پیکربندی نرمافزاری: به محض اتصال، ماژول در نرمافزار TIA Portal شناسایی میشود. آدرسدهی ورودیها و خروجیها (مثلاً از I2.0 تا I3.7 و Q2.0 تا Q3.7) کاملاً شفاف و استاندارد است و زمان لازم برای برنامهنویسی را به حداقل میرساند.
نکته کلیدی برای برنامهنویسان: با توجه به اینکه خروجیها رلهای هستند، زمان سوئیچینگ (حدود 10ms) از نوع ترانزیستوری کندتر است. بنابراین، این ماژول ایدهآل برای کنترل بارهایی است که به سرعت سوئیچینگ بالا (مثل PWM) نیاز ندارند، اما به توان سوئیچینگ بالا (مانند کنتاکتورها) محتاجند.
۵. بخش نتیجهگیری و فراخوان برای اقدام (CTA)
ماژول UN 223-1PL32-0XB0 یک راهحل 32 نقطهای پرظرفیت با خروجیهای رلهای قدرتمند است. اگر پروژه شما به انعطاف در ولتاژ خروجی (AC/DC) و توان سوئیچینگ بالا نیاز دارد، این محصول بهترین انتخاب برای توسعه پایدار و اقتصادی سیستم PLC زیمنس S7-1200 شماست.
چرا باید با ما تماس بگیرید؟
- مشاوره رایگان تخصصی: ما در مورد جزئیات فنی سیمکشی رلهها و محافظت از آنها در برابر بارهای القایی مشاوره میدهیم.
- تضمین قیمت و کیفیت: ما اصالت و سازگاری این محصول (معادل 6ES7223-1PL32-0XB0) را با بهترین قیمت به شما تضمین میکنیم.
- ارسال فوری: موجودی قوی ما، زمان توقف پروژه (Downtime) شما را به حداقل میرساند.
📞 همین حالا با کارشناسان فروش و فنی ما تماس بگیرید تا مشاوره لازم برای انتخاب بهترین ماژول توسعه PLC را دریافت کنید و سفارش خود را ثبت نمایید.
ماژول دیجیتال SM 1223 – ورودی/خروجی دیجیتال سازگار با Siemens S7-1200
ماژول SM 1223 یکی از ماژولهای دیجیتال قابل اعتماد و باکیفیت برای سیستمهای اتوماسیون صنعتی و PLC است. این ماژول با دارا بودن 16 ورودی دیجیتال 24 ولت DC و 16 خروجی دیجیتال 24 ولت DC، امکان کنترل دقیق و انعطافپذیر تجهیزات صنعتی را فراهم میکند.
این مدل کاملاً سازگار با PLCهای سری Siemens S7-1200 و بهویژه مدل 6ES7 223-1BL32-0XB0 طراحی شده و بهراحتی با CPUها و سایر ماژولهای زیمنس متصل میشود. کیفیت ساخت بالا، استفاده از بدنه مقاوم ABS و مدارهای IC با دقت بالا، عملکردی پایدار و طولانیمدت را تضمین میکند.
ماژول SM 1223 با ۳ سال گارانتی معتبر و ارسال سریع (۲ تا ۳ روز کاری پس از پرداخت) ارائه میشود و انتخابی مناسب برای مهندسان، تکنسینها و شرکتهایی است که به دنبال کیفیت، سازگاری و دوام بالا در سیستمهای کنترلی خود هستند.
