راهنمای جامع هد پمپ پریستالتیک؛ انتخاب، مقایسه و نگهداری

مقدمه:

اگر تا به حال یک پمپ پریستالتیک را باز کرده باشید، احتمالاً متوجه شده‌اید که «قلب» اصلی سیستم جای مشخصی دارد: همان قطعه‌ای که شلنگ را می‌فشارد و سیال را به حرکت درمی‌آورد. اسم این قطعه هد پمپ پریستالتیک است و جالب اینجاست که خیلی از خریدارها اهمیت آن را دست‌کم می‌گیرند؛ در حالی که انتخاب درست هد، تأثیر مستقیمی روی دبی، دقت دوزینگ، طول عمر شلنگ و حتی صدای کار پمپ دارد.

در این راهنمای جامع می‌خواهیم از صفر تا صد هد پمپ پریستالتیک را بررسی کنیم: اینکه چه اجزایی دارد، چند نوع است، سری‌های معروف مثل YZ و DG چه تفاوت‌هایی دارند، موقع خرید به چه نکاتی باید دقت کنید و چطور از هدتان نگهداری کنید تا سال‌ها بدون دردسر کار کند. اگر هنوز با اصول کار پمپ پریستالتیک آشنا نیستید، اول مقاله راهنمای جامع پمپ پریستالتیک را بخوانید تا تصویر کامل‌تری به دست بیاورید.

هد پمپ پریستالتیک چیست و چه نقشی در پمپاژ دارد؟

هد پمپ (Pump Head) بخش مکانیکی پمپ پریستالتیک است که کار اصلی پمپاژ را انجام می‌دهد. در واقع پمپ پریستالتیک از دو بخش اصلی تشکیل شده: درایو یا موتور که چرخش را تأمین می‌کند و هد پمپ که این چرخش را به فشار روی شلنگ تبدیل می‌کند.

درون هد، یک روتور با چند غلتک قرار دارد. وقتی روتور می‌چرخد، غلتک‌ها به‌ترتیب روی شلنگ فشار می‌آورند، آن را می‌بندند و سیال را جلوی خود هل می‌دهند. این همان مکانیزم «حرکت دودی» است که نام پریستالتیک از آن گرفته شده. به همین دلیل است که دبی نهایی پمپ، مستقیماً به دو چیز بستگی دارد: سرعت چرخش درایو و مشخصات هندسی هد (قطر شلنگ و طول مسیر فشرده‌شده).

نکته جالب دیگر این است که هد پمپ معمولاً قابل تعویض است. یعنی شما می‌توانید یک درایو بخرید و بسته به کاربرد، هدهای مختلف روی آن نصب کنید؛ مثلاً یک هد تک‌کاناله برای دوزینگ ساده و یک هد چندکاناله برای پمپاژ هم‌زمان چند سیال.

اجزای تشکیل‌دهنده هد پمپ

برای اینکه بتوانید هد درست انتخاب کنید، اول باید با اجزای آن آشنا شوید. یک هد پمپ پریستالتیک استاندارد از این بخش‌ها تشکیل شده:

• بدنه (Housing): قاب بیرونی که از جنس پلاستیک مهندسی یا فلز ساخته می‌شود. بدنه فلزی برای فشارهای بالاتر و محیط‌های صنعتی مناسب‌تر است.
• روتور (Rotor): محور چرخانی که به شفت درایو متصل می‌شود و غلتک‌ها روی آن سوار هستند.
• غلتک‌ها (Rollers): قطعات استوانه‌ای که شلنگ را فشار می‌دهند. جنس غلتک (پلی‌اورتان، نایلون و…) روی اصطکاک و عمر شلنگ اثر می‌گذارد.
• قفل شلنگ (Tube Retention): مکانیزمی که دو سر شلنگ را در جای خود نگه می‌دارد؛ معمولاً به شکل گیره یا کانال شیاردار.
• صفحه تنظیم فشار (Occulsion Adjustment): در برخی هدها وجود دارد و به شما اجازه می‌دهد میزان فشار غلتک روی شلنگ را تنظیم کنید. این قابلیت روی عمر شلنگ تأثیر مستقیم دارد.

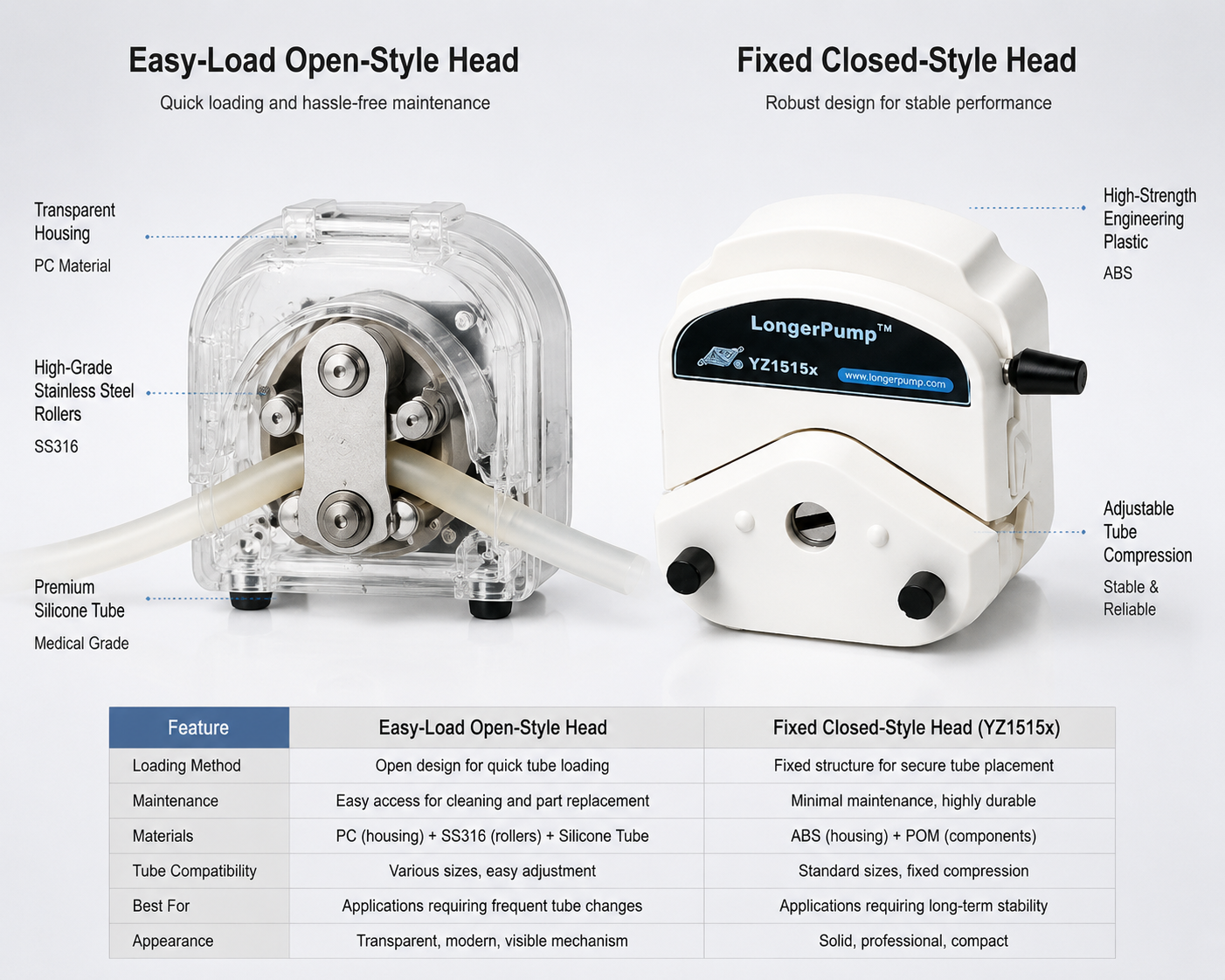

انواع هد پمپ از نظر ساختار؛ سر باز یا سر بسته؟

شاید اولین سوالی که هنگام خرید هد با آن روبه‌رو می‌شوید این باشد: «هد باز بگیرم یا بسته؟» هرکدام برای شرایط خاصی طراحی شده‌اند.

هد سر باز (Open Head): در این نوع، شلنگ از یک طرف وارد و از طرف دیگر خارج می‌شود و مسیر آن مستقیم است. مزیت اصلی این طراحی، تعویض بسیار سریع شلنگ است؛ بدون اینکه لازم باشد هد را باز کنید. برای کاربردهایی که شلنگ مرتباً تعویض می‌شود (مثل آزمایشگاه‌ها) گزینه ایده‌آلی است.

هد سر بسته (Closed/Clamshell Head): شلنگ داخل یک محفظه بسته قرار می‌گیرد و برای تعویض باید درب هد را باز کنید. مزیت آن، حفاظت بهتر از شلنگ و کاهش خطر پاشش سیال است؛ مخصوصاً وقتی ماده خطرناک یا سمی پمپاژ می‌شود.

برای مقایسه دقیق‌تر این دو نوع و اینکه کدام برای کار شما مناسب‌تر است، مقاله مقایسه هد پمپ‌های پریستالتیک را حتماً بخوانید؛ جدول‌های مقایسه‌ای آن خیلی به درد می‌خورد.

سری‌های معروف هد پمپ؛ YZ، DG و KZ

اگر کاتالوگ پمپ‌های آزمایشگاهی را ورق زده باشید، حتماً با حروف YZ، DG و KZ برخورد کرده‌اید. این‌ها سری‌های استاندارد هد پمپ هستند که هرکدام برای بازه مشخصی از دبی و قطر شلنگ طراحی شده‌اند.

سری YZ: پرکاربردترین سری هد در پمپ‌های آزمایشگاهی و نیمه‌صنعتی. هدهایی مثل YZ1515x برای شلنگ‌های با قطر داخلی ۱.۶ تا ۶.۴ میلی‌متر طراحی شده‌اند و بازه دبی خوبی (معمولاً تا چند صد میلی‌لیتر بر دقیقه) پوشش می‌دهند. این سری به‌خاطر تعادل عالی بین دبی و قیمت، محبوب‌ترین انتخاب در ایران و جهان است.

سری DG: برای دبی‌های خیلی کم و کاربردهای فوق‌دقیق طراحی شده. هد سری DG با شلنگ‌های باریک (تا ۳ میلی‌متر) کار می‌کند و برای دوزینگ میکرولیتری در آزمایشگاه‌های تحقیقاتی عالی است.

سری KZ: نسخه‌های صنعتی‌تر با بدنه مستحکم‌تر که برای شلنگ‌های قطورتر و دبی‌های بالاتر به کار می‌روند. در فروشگاه ما مدل‌های هد KZ25 و هد KZ35 دقیقاً برای همین کاربردها موجود است.

نکته مهم: سری هد، تعیین‌کننده اصلی نوع شلنگ است. پس قبل از خرید، حتماً ببینید هد انتخابی شما چه بازه‌ای از قطر شلنگ را پشتیبانی می‌کند و با راهنمای انتخاب شلنگ پمپ پریستالتیک تطبیق دهید.

تعداد غلتک‌ها؛ چقدر مهم است؟

شاید فکر کنید تعداد غلتک فقط یک مشخصه فنی خشک است، ولی در عمل خیلی تعیین‌کننده است:

• غلتک بیشتر (۳ یا ۴ عدد): نبض (Pulsation) کمتر و دبی یکنواخت‌تر. مناسب برای کاربردهای حساس مثل تزریق دارو یا دوزینگ دقیق. البته فشار بیشتری به شلنگ وارد می‌شود و عمر شلنگ کمی کمتر است.
• غلتک کمتر (۲ عدد): عمر شلنگ بیشتر و اصطکاک کمتر، ولی نبض محسوس‌تر. برای انتقال ساده سیال و جاهایی که دقت فوق‌العاده لازم نیست، گزینه اقتصادی‌تری است.

پس موقع انتخاب، به این فکر کنید که اولویت شما چیست: دقت بالا یا عمر شلنگ؟ پاسخ این سوال، تعداد غلتک ایده‌آل شما را مشخص می‌کند.

هد چندکاناله؛ وقتی چند سیال باید هم‌زمان حرکت کنند

بعضی هدها طوری طراحی شده‌اند که چند شلنگ را هم‌زمان روی یک روتور نگه می‌دارند. به این‌ها هد چندکاناله (Multi-Channel) می‌گویند. مزیت بزرگ این طراحی این است که همه کانال‌ها با یک سرعت می‌چرخند، پس دبی همه کانال‌ها یکسان است؛ چیزی که در کاربردهایی مثل پر کردن هم‌زمان چند ظرف یا تزریق چند معرف به یک بیوراکتور حیاتی است.

اگر به این نوع کاربردها فکر می‌کنید، مقاله کاربرد پمپ‌های پریستالتیک چندکاناله را بخوانید تا با جزئیاتش آشنا شوید.

معیارهای انتخاب هد پمپ؛ چک‌لیست خرید

موقع خرید هد پمپ، این ۷ مورد را جلوی خودتان بگذارید و یکی‌یکی چک کنید:

1. بازه قطر شلنگ پشتیبانی‌شده: هد باید شلنگی با قطری که برای دبی مورد نظرتان لازم دارید را قبول کند.
2. حداکثر دبی: با سرعت ماکزیمم درایو، هد چه دبی‌ای می‌دهد؟ اگر به دبی بالاتر نیاز دارید، هد بزرگ‌تری انتخاب کنید.
3. فشار کاری: هدهای باز معمولاً تا ۱-۲ بار فشار را تحمل می‌کنند. برای فشارهای بالاتر باید سراغ مدل‌های صنعتی بروید.
4. جنس بدنه: پلاستیک مهندسی برای محیط‌های آزمایشگاهی، فلز (آلومینیوم/استیل) برای محیط‌های صنعتی و خورنده.
5. تعداد غلتک: بر اساس نیاز به دقت در برابر عمر شلنگ (طبق توضیح بالا).
6. سازگاری با درایو: مطمئن شوید هد با شفت و اتصالات درایو شما جور است.
7. در دسترس بودن قطعات یدکی و شلنگ: هدی بخرید که شلنگ و غلتک یدکی‌اش به‌راحتی پیدا شود؛ این نکته در ایران خیلی مهم است.

برای مشاهده مدل‌های موجود می‌توانید دسته‌بندی هد پمپ پریستالتیک در ParsPLC را ببینید یا از مشاوره فنی رایگان استفاده کنید.

سایر مدل‌های هد پمپ موجود؛ برای نیازهای خاص

علاوه بر مدل‌هایی که در بخش سری‌ها معرفی کردیم (YZ1515x، سری DG، KZ25 و KZ35)، این مدل‌ها هم بر اساس کاربردتان ممکن است انتخاب درست شما باشند:

• هد YZ35-13؛ وقتی دبی YZ1515x برای کار شما کافی نیست
• هد DG-15؛ چندکاناله جمع‌وجور برای دوزینگ هم‌زمان
• هد WX10-14؛ میکرودبی برای کاربردهای حساس دارویی
• هد DMD25؛ دوزینگ دقیق مایعات آزمایشگاهی
• هد BZ25؛ دوزینگ دقیق با بدنه مقاوم
• هد JY15-12؛ گزینه اقتصادی برای دوزینگ دقیق روزمره
• هد TH15؛ بررسی فنی کامل و کاربردها

و اگر سوال اصلی شما «قیمت» است، مقاله مقایسه قیمت هد پمپ پریستالتیک (سری‌های YZ، KZ و DG) جدول کامل مقایسه را دارد؛ قبل از تصمیم نهایی حتماً یک نگاه بیندازید.

نصب شلنگ در هد؛ کار ساده‌ای که خیلی‌ها اشتباه می‌کنند

تعویض شلنگ در هد پمپ، ظاهراً ساده است ولی دو اشتباه رایج خیلی دیده می‌شود: اول، کشیدن بیش از حد شلنگ که باعث می‌شود قطر داخلی آن کم شود و دبی واقعی با دبی محاسبه‌شده فرق کند؛ دوم، نصب شلنگ با پیچ‌خوردگی که نبض ایجاد می‌کند و عمر شلنگ را به‌شدت کم می‌کند.

قانون ساده: شلنگ را بدون کشش، در امتداد مسیر طبیعی خودش داخل هد بگذارید، دو سرش را در قفل‌ها محکم کنید و بعد هد را ببندید. اگر هد شما قابلیت تنظیم فشار غلتک دارد، فشار را طوری تنظیم کنید که شلنگ کاملاً بسته شود ولی له نشود. برای نکات بیشتر، مقاله ۷ اشتباه رایج در نصب پمپ پریستالتیک را ببینید.

نگهداری و سرویس هد پمپ

خبر خوب: هد پمپ جزو قطعات بادوام است و اگر درست استفاده شود، سال‌ها کار می‌کند. چند نکته ساده برای افزایش عمر آن:

• بعد از هر بار کار با مواد خورنده یا رسوب‌زا، هد را با آب مقطر شست‌وشو دهید و خشک کنید.
• هر چند ماه یکبار، غلتک‌ها و محور روتور را طبق دفترچه راهنما روان‌کاری کنید.
• شلنگ را بیش از مدت توصیه‌شده داخل هد نگه ندارید؛ شلنگ فرسوده، فشار اضافی به غلتک‌ها و بلبرینگ هد وارد می‌کند.
• اگر صدای غیرعادی یا لرزش احساس کردید، اول شلنگ و بعد غلتک‌ها را چک کنید؛ در بیشتر موارد مشکل از شلنگ است نه هد.

اگر پمپ شما دبی کم می‌دهد یا نبض غیرعادی دارد، حتماً مقاله عیب‌یابی پمپ پریستالتیک را بخوانید؛ خیلی از مشکلات با یک نگاه به هد و شلنگ حل می‌شوند.

سوالات متداول درباره هد پمپ

• آیا می‌توانم هد پمپ را جدا از درایو بخرم؟ بله، کاملاً امکان‌پذیر است. در واقع خیلی از کاربران حرفه‌ای یک درایو می‌خرند و چند هد مختلف برای کاربردهای گوناگون دارند. مقاله راهنمای خرید پمپ پریستالتیک می‌تواند در انتخاب ترکیب درایو و هد کمک کند.
• چطور بفهمم هد با درایو من سازگار است؟ به قطر شفت، نوع اتصال (شیار، دادی و…) و گشتاور مورد نیاز هد دقت کنید. این مشخصات در دیتاشیت هر دو قطعه هست.
• هد باز بهتر است یا بسته؟ بستگی به کاربرد دارد: تعویض سریع شلنگ → باز؛ ایمنی و حفاظت سیال → بسته. جزئیات در مقاله مقایسه هدها آمده.
• چرا دبی پمپ من با دیتاشیت فرق دارد؟ معمولاً به‌خاطر شلنگ نامناسب، کشش زیاد شلنگ یا فشار غلتک غیراستاندارد است. راهنمای محاسبه دبی را ببینید.

نقشه راه؛ کدام مقاله را بعد بخوانم؟

اگر این راهنما برای شما مفید بود، این مسیر را پیشنهاد می‌کنیم:

1. برای مقایسه عملی مدل‌ها: مقایسه هد پمپ‌های پریستالتیک
2. برای انتخاب شلنگ مناسب هدتان: راهنمای انتخاب شلنگ
3. برای آشنایی با کل خانواده پمپ‌ها: راهنمای جامع پمپ پریستالتیک

فراخوان به اقدام: حالا که با هد پمپ و انواع آن آشنا شدید، وقت انتخاب است. می‌توانید هد YZ1515x یا هد سری DG را مستقیم ببینید یا با کارشناسان ما در ParsPLC تماس بگیرید تا بر اساس کاربردتان، دقیق‌ترین مدل را پیشنهاد بدهند.
