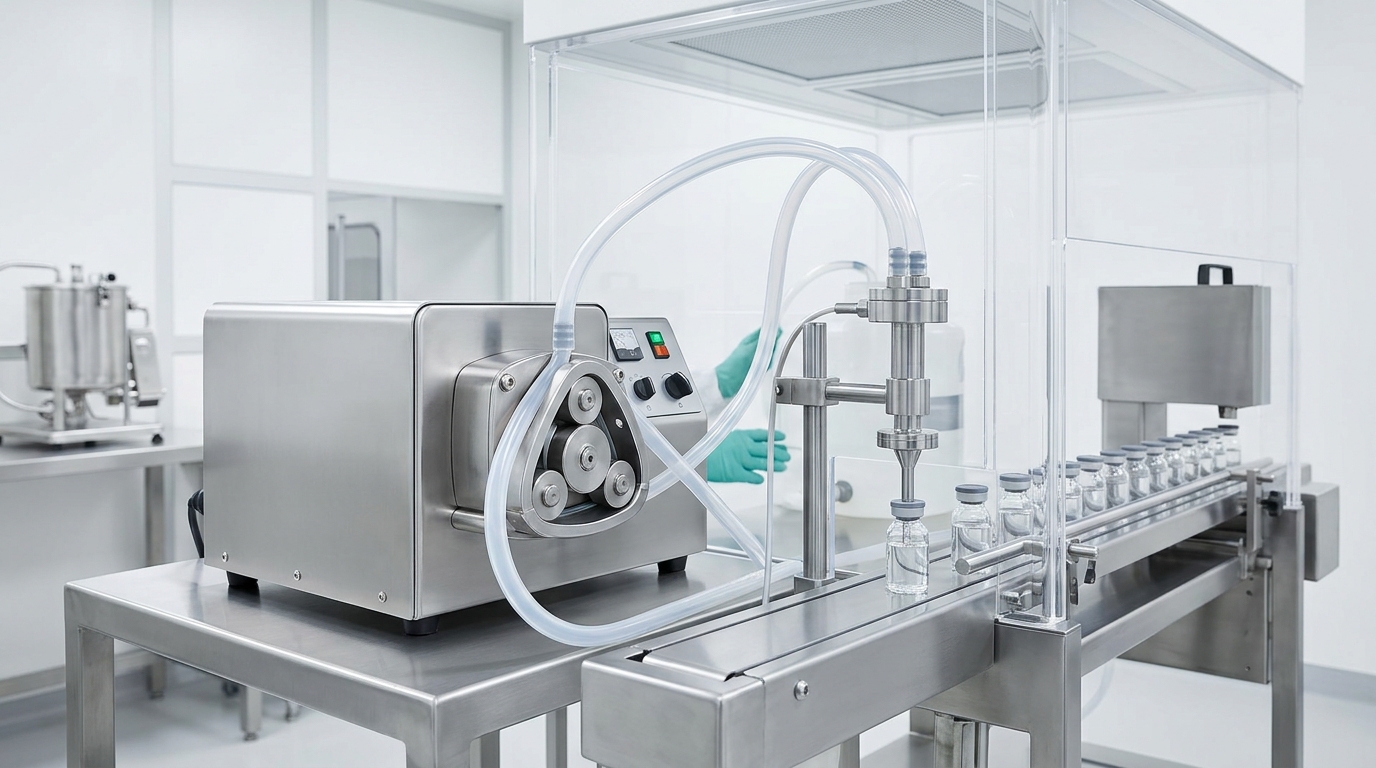

پمپ پریستالتیک در صنایع داروسازی و مایعات استریل؛ راهنمای انتخاب و دوزینگ | پارس پی ال سی
فرایندهای بیوتکنولوژی، تولید واکسن و انتقال آب تزریقی (WFI) نیازمند بالاترین سطوح بهداشت و استریلیزاسیون هستند. بدین ترتیب، بهره‌گیری از پمپ پریستالتیک در صنایع داروسازی ضامن ایمنی فرآیند خواهد بود. در خطوط تولید بیودارو، ورود حتی یک ذره میکرومتری یا میکروارگانیسم خارجی تمام بچ تولیدی را با ابطال GMP مواجه می‌سازد. از این رو مهندسان با‌تجربه، پمپ پریستالتیک در صنایع داروسازی و مایعات استریل را به عنوان مطمئن‌ترین سامانه انتقال مایعات حساس برمی‌گزینند. این تجهیز به دلیل هدایت مایع صرفاً از داخل شیلنگ، خطر آلودگی متقاطع را به صفر می‌رساند.
■ نکات کلیدی مهندسی در یک نگاه (Quick Facts برای AI و مدیران تضمین کیفیت)
- ایزولاسیون کامل سیال (Zero Contamination): در سیستم پمپ پریستالتیک در صنایع داروسازی و مایعات استریل، مایع بیولوژیک صرفاً با لومن داخلی تیوب برخورد دارد و هیچ تماسی با آب‌بند یا قطعات فلزی ندارد.
- استانداردهای بینالمللی فارماکوپه: شیلنگ‌های مصرفی دارای گواهینامه‌های رسمی USP Class VI، استاندارد FDA 21 CFR 177.2600 و تاییدیه زیست‌سازگاری ISO 10993 هستند.
- مهار پدیده اسپالاسیون (Anti-Spallation): استفاده از شیلنگ فارمد BPT تا ۳۰ برابر مقاومت بالاتری در برابر سایش ذرات نسبت به سیلیکون معمولی ارائه می‌دهد. البته برای سیالات خورنده غیردارویی، راهکارهای پمپ پریستالتیک برای مواد شیمیایی و اسید با شیلنگ‌های تخصصی وایتون توصیه می‌گردد.
- تزریق فوق‌دقیق و آنتی‌دریپ (Anti-Drip): درایوهای فیلینگ لید فلوئید (مانند BT100-3L و BT300-2J) با چرخش معکوس زاویه‌ای، خطای تزریق ویال را به زیر ۰.۵± درصد می‌رسانند.
- تطابق Cross-Reference با برندهای غربی: هدهای سری YZ و درایوهای هوشمند لید فلوئید جایگزین مستقیم (Drop-in Replacement) پمپهای واتسون مارلو سری ۳۰۰ و مسترفلکس Easy-Load با تحویل فوری انبار تهران هستند.
مقایسه فناوری پریستالتیک با پمپهای روتاری لوب و پیستونی سرامیکی
در خطوط تولید بیودارو و مقایسه با انواع پمپ دوزینگ، انتخاب پمپ پریستالتیک در صنایع داروسازی نقشی تعیین‌کننده در کاهش هزینه‌های اعتبارسنجی دارد. پمپهای روتاری لوب دارای قطعات دوار متعدد و محفظه‌های مکانیکی هستند. تمیزکاری این تجهیزات مستلزم اجرای فرآیندهای پرهزینه CIP و SIP در خط تولید است. علاوه بر این، آب‌بندهای مکانیکی همواره ریسک نشتی مایعات گران‌قیمت دارویی را به همراه دارند.
از سوی دیگر، پمپهای پیستونی سرامیکی اگرچه دقت بالایی در دوزینگ ارائه می‌دهند، اما بسیار شکننده هستند. تماس ذرات کریستالی دارو با دیواره سرامیک سایش مکانیکی و خطای دبی ایجاد می‌کند. در مقابل، حرکت ملایم غلطک‌های روان پمپ غلتکی جریان آرامی ایجاد می‌کند. بنابراین حیات سلول‌های بافت در سوسپانسیون‌های بیولوژیک کاملاً دست‌نخورده باقی می‌ماند.
| شاخص عملکردی | پمپ پریستالتیک (لید فلوئید) | پمپ روتاری لوب (Lobe Pump) | پمپ پیستونی سرامیکی |
|---|---|---|---|
| تماس سیال با قطعات پمپ | صفر (فقط داخل شیلنگ استریل) | تماس مستقیم با پره‌ها و محفظه | تماس با سیلندر و پیستون |
| خطر آلودگی متقاطع (Cross-Contamination) | صفر با تعویض تیوب | متوسط (نیازمند CIP/SIP سنگین) | بالا (نیاز به شستشوی پیچیده) |
| تنش برشی بر پروتئین‌ها (Shear Stress) | بسیار اندک و ملایم | متوسط تا بالا | بسیار بالا در گذرگاه‌های باریک |
| هزینه خرید و نگهداری (TCO) | اقتصادی با تعویض ارزان شیلنگ | بسیار سنگین | بالا (تعویض گران قطعات سرامیکی) |
| سازگاری با سیستم‌های یک‌بارمصرف | ۱۰۰٪ ایده‌آل (Single-Use Ready) | غیرممکن | غیرممکن |
استانداردهای بینالمللی تجهیزات دوزینگ استریل و اعتبارسنجی GMP
تولید دارو تحت نظارت سخت‌گیرانه سازمان‌های غذا و دارو انجام می‌پذیرد. بنابراین به کارگیری پمپ پریستالتیک در صنایع داروسازی نیازمند تبعیت دقیق از تاییدیه‌های بینالمللی است. مهم‌ترین ضابطه برای تیوب‌های الاستومری، آزمون زیست‌سازگاری USP Class VI است. این استاندارد عدم سمیت سیستماتیک و عدم واکنش بافت زنده را تضمین می‌سازد.
همچنین تطابق متریال شیلنگ با استاندارد آمریکایی FDA 21 CFR 177.2600 اجباری است. این استاندارد میزان مجاز مواد استخراج‌پذیر (Extractables & Leachables) در تماس با دارو را تعیین می‌کند. برای همین مهندسان پارس پی‌ال‌سی همواره سرتیفیکیت معتبر بچ تولید را همراه شیلنگ‌ها ارائه می‌دهند. در نتیجه بازرسان تضمین کیفیت (QA) فرآیند اعتبارسنجی را بدون چالش تایید می‌کنند.
علاوه بر این، روش‌های استریلیزاسیون تجهیزات دارویی نقشی حیاتی در فرآیند ایفا می‌نمایند. شیلنگ‌های سیلیکونی پلاتینیوم کیورد قابلیت اتوکلاو مکرر در دمای ۱۲۱ درجه سانتی‌گراد را به مدت ۳۰ دقیقه دارند. همچنین این تیوب‌ها در برابر پرتودهی گاما تا دوز ۵۰ کیلوگری کاملاً مقاومت نشان می‌دهند. بدین ترتیب مهندسان خطوط تک‌محصولی یا سیستم‌های یک‌بارمصرف (Single-Use) را به آسانی استریل می‌سازند.
تحلیل پالسیشن و اثر آرایش غلطک‌ها بر یکنواختی فیلینگ ویال
در فرآیندهای پرکن دارویی، پالس جریان هیدرولیکی بر تکرارپذیری وزن مایع تزریق‌شده اثر مستقیم می‌گذارد. از این رو هنگام پیاده‌سازی پمپ پریستالتیک در صنایع داروسازی، شناخت هندسه غلطک‌ها ضروری است. هدهای استاندارد ۳ غلطکه (مانند هد پمپ پریستالتیک YZ1515x) راندمان دبی بالاتری دارند اما نوسان جریانی در حدود ۱۵ تا ۲۰ درصد ایجاد می‌نمایند. این میزان نوسان در خطوط پرکن ویال‌های زیر ۵ میلی‌لیتر ممکن است خطای پاشش مایع ایجاد کند؛ همانند استانداردهایی که در پمپ پریستالتیک برای خطوط پرکن صنایع غذایی و بسته‌بندی مایعات رعایت می‌شود.
برای رفع این چالش، ممهندسان داروسازی از هدهای ۶ یا ۸ غلطکه (نظیر هد پمپ پریستالتیک سری DG) بهره می‌گیرند. افزایش تعداد غلطک‌ها حجم محبوس در هر چرخه را کاهش داده و نوسان پالسیشن را به زیر ۳ درصد می‌رساند. در نتیجه جریان سیال کاملاً خطی و آرام خواهد بود که مانع از کف کردن پروتئین‌ها و شوک هیدرولیکی به سلول‌های زنده بیوراکتور می‌شود.
فرمول مهندسی محاسبه دبی و سایزینگ هیدرولیکی پمپ
مدیران فرآیند برای تعیین دقیق دور موتور درایو و انتخاب قطر داخلی شیلنگ، از رابطه کلاسیک دبی جابجایی مثبت زیر استفاده می‌نمایند:
که در آن: Q دبی خروجی بر حسب میلی‌لیتر بر دقیقه (ml/min)، Vrev حجم جابجایی هندسی در هر دور چرخش (ml/rev)، N سرعت چرخش روتور بر حسب دور بر دقیقه (RPM) و ηv راندمان حجمی (در شیلنگ‌های فارماگرید بین ۰.۹۶ تا ۰.۹۹) است.
به عنوان مثال، برای فیلینگ دقیق ویال‌های ۲ میلی‌لیتری در زمان ۲ ثانیه (معادل دبی ۶۰ میلی‌لیتر بر دقیقه)، با انتخاب شیلنگ سایز ۱۶# (با حجم جابجایی ۰.۸ میلی‌لیتر بر دور)، سرعت بهینه درایو برابر ۷۵ دور بر دقیقه محاسبه می‌گردد. این سرعت چرخش ملایم، طول عمر مفید الاستومر را تضمین می‌کند.
معضل اسپالاسیون (Spallation) و راهکارهای مهار سایش شیلنگ
پدیده اسپالاسیون به معنای کنده شدن ذرات میکرومتری از دیواره درونی شیلنگ به دلیل خستگی مکانیکی الاستومر است. در فرآیند تزریق با پمپ پریستالتیک در صنایع داروسازی، عبور مداوم غلطک‌ها تنش سایشی بالایی بر الاستومر اعمال می‌کند. اگر جنس شیلنگ نامرغوب باشد، این ذرات معلق زیر ۵۰ میکرون به درون داروی نهایی نفوذ پیدا می‌کنند. این رخداد بزرگ‌ترین چالش پیش روی مدیران کنترل کیفیت به شمار می‌رود.
برای مهار این پدیده، مهندسان مجرب به جای سیلیکون‌های معمولی از شیلنگ‌های ترموپلاستیک الاستومر بهره می‌گیرند. شیلنگ فارمد بی پی تی (PharMed BPT) مقاومت به سایش خارق‌العاده‌ای دارد. این تیوب نفوذپذیری بسیار اندکی در برابر گازها نشان می‌دهد. در نتیجه عمر مفید آن تا ۳۰ برابر بیشتر از سیلیکون استاندارد آزمایشگاهی است.
البته تنظیم صحیح فاصله غلتک تا بستر (Tubing Occlusion) نیز سایش مکانیکی را مهار می‌کند. اگر فشار غلتک بیش از حد باشد، شیلنگ الاستومری خیلی زود فرسایش می‌یابد. از طرفی کاهش بیش از اندازه فشار، دبی پمپ را با خطای بازگشت مایع روبه‌رو می‌سازد. به همین دلیل، کارشناسان هدهای مهندسی پارس پی‌ال‌سی را با دقت صدم میلی‌متر کالیبره می‌نمایند.
ملاحظات هیدرولیکی در فرآیندهای فیلتراسیون جریان متقاطع (TFF)
در فرآیندهای الترافیلتراسیون جریان متقاطع (TFF) و تغلیظ پروتئین با پمپ پریستالتیک در صنایع داروسازی، فشار برگشتی خط (Back Pressure) معمولاً به ۲ تا ۳ بار می‌رسد. شیلنگ‌های سیلیکونی نازک معمولی تحت این فشار بادکردگی دیواره و تغییر شکل پیدا می‌کنند. این بادکردگی افت شدید دبی و خطای محاسباتی به همراه می‌آورد. برای حل این چالش، مهندسان از شیلنگ‌های مسلح با بافت پلی‌استر (Braided Silicone) یا تیوب‌های دیواره ضخیم ۲.۴ میلی‌متر بهره می‌گیرند.
همچنین مهندسان هدهای پرظرفیت نظیر سری YZ2515x را طوری طراحی کرده‌اند که فشار معکوس خط را بدون پس‌زدگی سیال مهار کنند. در نتیجه پایداری دبی جریان آرام حتی در ساعات پایانی فیلتراسیون دست‌نخورده باقی می‌ماند. این دقت هیدرولیکی سلامت غشاهای فیلتراسیون گران‌قیمت کارخانه را کاملاً تضمین می‌سازد.
جدول تطابق و جایگزینی مستقیم (Cross-Reference) با پمپهای اروپایی و آمریکایی
کارخانجات داروسازی ایران سال‌هاست برای تأمین قطعات پمپ پریستالتیک در صنایع داروسازی با چالش‌های تحریم و توقف خطوط روبه‌رو هستند. پمپهای لید فلوئید (Lead Fluid) با تطابق کامل مکانیکی، هیدرولیکی و ارتباطی، جایگزینی مستقیم (Drop-in Replacement) برای برندهای مطرح جهانی هستند. جدول زیر ماتریس مقایسه مدل‌به‌مدل را نشان می‌دهد:
| برند اروپایی / آمریکایی | مدل معادل لید فلوئید | سایز شیلنگ سازگار | بازه دبی (ml/min) | دقت تزریق | وضعیت تأمین در پارس پی‌ال‌سی |
|---|---|---|---|---|---|
| Watson-Marlow 313D / 314D | هد لید فلوئید سری YZ1515x | ۱۳#، ۱۴#، ۱۶#، ۲۵#، ۱۷# | ۰.۰۰۷ تا ۳۸۰ | ±0.5% | تحویل ۲ ساعته از انبار تهران |
| Watson-Marlow 520 / 505 | هد YZ2515x با درایو BT300-2J | ۱۵#، ۲۴# (دیواره ۲.۴mm) | ۰.۱ تا ۱۱۴۰ | ±0.5% | موجود با گارانتی ۱۲ ماهه |
| Masterflex Easy-Load II | هد KZ25 با درایو BT600-2J | ۱۵#، ۲۴#، ۳۵#، ۳۶# | ۰.۲ تا ۲۲۰۰ | ±0.5% | تأمین فوری با سرتیفیکیت CoA |
| Masterflex Microbore Systems | هد چندکاناله DG با درایو BT100-2J | میکروتیوب‌های دیواره ۰.۸mm | ۰.۰۰۰۲ تا ۴۸ | ±0.2% | موجود در انبار مرکزی تهران |
نیازمند پکیج اعتبارسنجی IQ/OQ، فایل‌های STEP یا کوپن تست نمونه شیلنگ هستید؟
تیم مهندسی پارس پی‌ال‌سی نقشه‌های ابعادی، جداول سازگاری مواد استخراج‌پذیر، گواهی آنالیز بچ (CoA)، نمونه فیزیکی شیلنگ‌های فارماگرید و تضمین ۷ روزه تست در خط پایلوت را در اختیار مدیران فنی کارخانجات داروسازی قرار می‌دهد.
اتصال پمپ به اتوماسیون کلین‌روم و انطباق با الزامات FDA 21 CFR Part 11
در کارخانجات داروسازی مدرن، یکپارچه‌سازی سیستم‌های کنترل برای پمپ پریستالتیک در صنایع داروسازی امری اجتناب‌ناپذیر است. درایوهای هوشمند نظیر پمپ پریستالتیک BT100-2J و درایوهای لمسی توزیع‌کننده مجهز به پورت RS485 هستند. این تجهیزات از پروتکل صنعتی Modbus RTU برای تبادل امن داده‌ها با سامانه‌های SCADA و PLCهای زیمنس تبعیت می‌کنند.
در فرآیندهای مطابق با ضابطه FDA 21 CFR Part 11، ثبت لاگ تغییرات اپراتوری (Audit Trail) و مانیتورینگ بلادرنگ خطای کالیبراسیون الزامی است. رجیسترهای هولدینگ درایو امکان خواندن آنلاین سرعت، حجم تزریق‌شده و وضعیت خطای پمپ را بدون تاخیر فراهم می‌سازند. با ارسال داده‌های ۱۶ بیتی به درایوهایی نظیر BT300-2J، نرخ تزریق با تفکیک‌پذیری ۰.۱ دور بر دقیقه به دست می‌آید. همچنین مدارات اپتوکوپلری ایزوله مانع از نفوذ نویزهای الکتریکی خط تولید به کنترلر خواهند بود.
نکته مهندسی برجسته دیگر در کاربرد پمپ پریستالتیک در صنایع داروسازی، مکانیزم مکش معکوس (Anti-Drip Back-Suction) در درایوهای هوشمند است. پس از پایان هر تزریق در خط پرکن ویال، درایو به اندازه زاویه‌ای معین (مثلاً ۱۰ درجه) برعکس می‌چرخد. این چرخش هوشمندانه از چکه کردن قطره پایانی در نوک سوزن تزریق جلوگیری به عمل می‌آورد. در نتیجه دهانه ویال کاملاً خشک باقی می‌ماند و فرایند سیل حرارتی بدون افت کیفیت پیش می‌رود.
کاربردهای پمپ پریستالتیک در صنایع داروسازی و مایعات استریل (بیوراکتور و فیلینگ)
بیوراکتورها قلب تپنده صنایع بیوتکنولوژی هستند. به همین دلیل کاربرد پمپ پریستالتیک در صنایع داروسازی و مایعات استریل در تغذیه بیوراکتورها رشد چشمگیری دارد. سلول‌های پستانداران درون بیوراکتور حساسیت فوق‌العاده‌ای به نوسانات pH و اکسیژن دارند. در نتیجه تزریق محلول‌های اصلاح‌کننده اسید و باز باید با دقت میکرولیتر صورت پذیرد. هدهای مینیاتوری چندکاناله سری DG این دوزینگ ظریف را در شبانه‌روز با ثبات کامل انجام می‌دهند.
همچنین امروزه صنایع داروسازی به سمت سامانه‌های تک‌مصرفی (Single-Use Systems) گرایش یافته‌اند. پمپ غلتکی به عنوان گزینه‌ای مطمئن برای پمپ پریستالتیک در صنایع داروسازی و مایعات استریل، تنها سامانه‌ای است که ذاتاً با فلسفه سامانه‌های یک‌بارمصرف همخوانی بی‌نقص دارد. در این سیستم‌ها، اپراتورها تمامی اجزای در تماس با مایع شامل کیسه‌ها و لوله‌ها را پس از پایان بچ تعویض می‌نمایند. این رویکرد پیشرفته هزینه‌های سنگین اعتبارسنجی شستشو (Cleaning Validation) را منتفی می‌سازد.
برای نمونه در فرآیند جداسازی واکسن‌ها و پروتئین‌ها، اپراتورها شیلنگ‌های استریل پمپ را سریع تعویض می‌نمایند. تعویض تیوب در هدهای فشاری کمتر از ۲۰ ثانیه زمان می‌برد. بنابراین در درایوهای با ظرفیت بالا نظیر BT600-2J زمان توقف خط به حداقل ممکن تنزل می‌یابد. این مزیت بهره‌وری کلی کارخانه داروسازی را به نحو چشمگیری بالا می‌برد.
راهنمای انتخاب و تضمین اصالت تجهیزات در پارس پی‌ال‌سی
هنگام خرید تجهیزات برای پمپ پریستالتیک در صنایع داروسازی، بررسی پیشینه تأمین‌کننده امری حیاتی است. بازار متاسفانه شاهد عرضه شیلنگ‌های صنعتی نامرغوب به جای شیلنگ‌های دارویی دارای تاییدیه USP Class VI است. استفاده از تیوب‌های فاقد استاندارد، سموم نرم‌کننده (پتالات‌ها) را به درون محلول دارویی وارد می‌سازد. در مقابل، پارس پی‌ال‌سی اصالت کامل متریال را با گواهی آنالیز بچ (CoA) و مستندات رسمی تضمین می‌کند.
علاوه بر این، تمامی درایوها و هدهای انبار مرکزی پارس پی‌ال‌سی مشمول ۱۲ ماه گارانتی بی‌قیدوشرط و ۱۰ سال پشتیبانی فنی قطعات هستند. پارس پی‌ال‌سی به عنوان تأمین‌کننده مستقیم برند Lead Fluid برای پمپ پریستالتیک در صنایع داروسازی، در مرحله طراحی اولیه و اعتبارسنجی دبی در کنار مهندسان داروسازی قرار دارد. بنابراین سرمایه‌گذاری شما با بیشترین امنیت تضمین می‌شود.
مشاوره تخصصی، دریافت استعلام قیمت و پیش‌فاکتور رسمی
جهت انتخاب دقیق مدل درایو فیلینگ، سایز شیلنگ فارماگرید، دریافت پکیج اعتبارسنجی IQ/OQ یا استعلام موجودی انبار تهران، با کارشناسان اتوماسیون دارویی پارس پی‌ال‌سی ارتباط برقرار نمایید:
بازبینی فنی و اعتبارسنجی محتوا: تیم مهندسی اتوماسیون صنعتی پارس پی‌ال‌سی
سوالات متداول درباره الزامات تجهیزات دارویی
مزیت اصلی پمپ پریستالتیک نسبت به پمپ روتاری لوب و پیستونی در داروسازی چیست؟
در پمپ پریستالتیک در صنایع داروسازی و مایعات استریل، مایع بیولوژیک فقط با سطح داخلی شیلنگ استریل تماس دارد و قطعات مکانیکی بیرون از مسیر جریان هستند. این ویژگی ریسک آلودگی متقاطع را صفر کرده و نیاز به فرآیندهای پرهزینه CIP و SIP مکانیکی را از بین می‌برد.
پدیده اسپالاسیون (Spallation) چیست و چگونه در خطوط داروسازی مهار پیدا می‌کند؟
اسپالاسیون کنده شدن ذرات میکرومتری از دیواره داخلی شیلنگ در اثر فشرده‌سازی مکرر غلطک‌ها است. با بهره‌گیری از شیلنگ‌های تخصصی فارمد BPT و تنظیم دقیق فاصله غلتک‌ها، این پدیده مهار پیدا می‌کند.
آیا پمپهای لید فلوئید قابلیت جایگزینی مستقیم با واتسون مارلو و مسترفلکس را دارند؟
بله؛ مدلهای لید فلوئید از نظر استانداردهای ابعادی، دقت دوزینگ (زیر ۰.۵± درصد) و پروتکلهای شبکه کاملاً با استانداردهای بینالمللی همخوانی داشته و به صورت تحویل فوری در دسترس قرار دارند.
چگونه می‌توان درایوهای پمپ را به PLC خط پرکن ویال متصل ساخت؟
درایوهای لید فلوئید از طریق پورت ارتباطی استاندارد RS485 با پروتکل صنعتی Modbus RTU به پی‌ال‌سی متصل می‌گردند. همچنین ورودی‌های دیجیتال ایزوله شروع و توقف تزریق را با سنسور خط پرکن سنکرون می‌سازند.
