مقایسه فنی پمپ پریستالتیک و دوزینگ پمپ دیافراگمی
مقایسه فنی پمپ پریستالتیک و دوزینگ پمپ دیافراگمی: معیارهای انتخاب برای تزریق اسید، کلر و مواد شیمیایی خورنده
در مهندسی فرآیند، تصفیه آب و فاضلاب، صنایع شیمیایی و خطوط بستهبندی، تزریق دقیق و کنترلشده مواد شیمیایی (Chemical Dosing) نقشی کلیدی در حفظ کیفیت فرآیند و ایمنی تجهیزات دارد. هنگام طراحی سیستمهای تزریق، طراحان و مهندسان معمولاً میان دو فناوری پیشرو در پمپهای جابهجایی مثبت تردید دارند: پمپ پریستالتیک (Peristaltic Pump) و دوزینگ پمپ دیافراگمی (Diaphragm Dosing Pump).
هر دو فناوری دارای مزایا و محدوده کارکرد مشخصی هستند. با این حال، انتخاب نادرست پمپ میتواند منجر به انسداد ولوها، قفل گازی (Vapor Lock)، نشتی مواد خطرناک و توقفهای ناخواسته خط تولید شود. در این مقاله مرجع، به بررسی مقایسهای و ساختاری پمپهای پریستالتیک و دیافراگمی پرداخته و معیارهای کلیدی انتخاب آنها را در تزریق سیالات خورنده و گاززا تحلیل میکنیم.

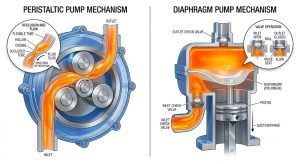

۱. مقایسه ساختار مکانیکی و نحوه مواجهه با سیال
اصلیترین تفاوت میان این دو فناوری، در نحوه ایزولهسازی سیال و قطعات درگیر (Wetted Parts) نهفته است:
پمپ پریستالتیک (Peristaltic Pump)
در پمپهای غلتکی پریستالتیک، سیال تنها و تنها با سطح داخلی تیوب یا شلنگ انعطافپذیر در تماس است. هیچگونه مکانیکال سیل، پکینگ، گسکت، سوپاپ یا بالولوی در مسیر سیال وجود ندارد. حرکت سیال حاصل فشردهسازی متناوب تیوب توسط غلتکها است.
- مزیت کلیدی: ۱۰۰٪ ایزولهسازی سیال، حذف کامل خطرات نشتی از آببندها و امکان تعویض سریع تیوب در چند دقیقه بدون نیاز به باز کردن پمپ.
دوزینگ پمپ دیافراگمی (Diaphragm Pump)
در پمپهای دیافراگمی، حرکت رفتوبرگشتی دیافراگم (انعطافپذیر از جنس PTFE یا EPDM) باعث تغییر حجم محفظه تزریق میشود. برای کنترل جهت جریان، وجود سوپاپهای یکطرفه (Check Valves) در ورودی و خروجی هد پمپ الزامی است.
- چالش کلیدی: سیال علاوه بر دیافراگم، با کلگی پمپ (Pump Head)، گویها (Balls) و نشیمنگاه ولوها (Seats) در تماس است. بنابراین سازگاری شیمیایی تمامی این اجزا با سیال باید جداگانه سنجیده شود.

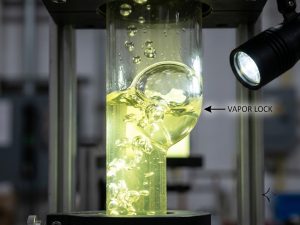

۲. چالش قفل گازی (Vapor Lock) در تزریق کلر و وایتکس
یکی از رایجترین مشکلات در تصفیهخانههای آب و فاضلاب، تزریق سیالات گاززا مانند هیپوکلریت سدیم (کلر مایع/وایتکس)، پراکسید هیدروژن (H2O2) و آمونیاک است. این مواد بهطور طبیعی گاز آزاد میکنند.
- عملکرد دوزینگ پمپ دیافراگمی در برابر گاز: تجمع حبابهای گاز در هد پمپ دیافراگمی باعث پر شدن محفظه از تراکمپذیری گاز شده و سوپاپهای یکطرفه عمل نمیکنند. در نتیجه، پمپ اصطلاحاً «مکش را از دست میدهد» (Loses Prime) و تزریق متوقف میشود (Vapor Lock).
- عملکرد پمپ پریستالتیک در برابر گاز: پمپهای پریستالتیک به دلیل جابهجایی مثبت واقعی و عدم اتکا به ولوها، قادرند همزمان مخلوط گاز و مایع را بدون از دست دادن مکش منتقل کنند. این ویژگی پمپهای پریستالتیک را به انتخابی بیرقیب برای تزریق هیپوکلریت سدیم تبدیل کرده است.
۳. جدول مقایسه فنی شاخصهای کلیدی عملکرد
| شاخص فنی | پمپ پریستالتیک (Peristaltic) | دوزینگ پمپ دیافراگمی (Diaphragm) |
| ایزولهسازی سیال | کاملاً ایزوله (تنها تماس با تیوب) | تماس با دیافراگم، هد و سوپاپها |
| مقاومت در برابر مواد ساینده و ذرات | عالی (بدون ولو برای انسداد) | ضعیف تا متوسط (احتمال رسوب در ولو) |
| تحمل فشار کاری (Pressure Range) | تا ۶ الی ۸ بار (در مدلهای تیوبینگ) | تا ۱۰ الی ۲۰+ بار (مناسب فشارهای بالا) |
| یکنواختی جریان (Pulsation) | جریان روان با ضربان بسار پایین | جریان ضربانی (نیازمند آکومولاتور/پالسگیر) |
| مواجهه با سیالات گاززا | عالی (بدون قفل گازی/Vapor Lock) | احتمال بالای قفل گازی و از دست رفتن مکش |
| سادگی تعمیر و نگهداری | تعویض سریع و ارزان تیوب | نیازمند بازسازی کامل هد و تعویض ولوها |
| دقت تزریق (Accuracy) | ±0.5% تا ±1% | ±1% تا ±2% |

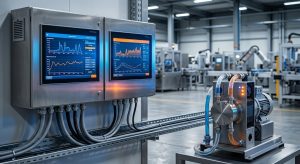

۴. نقش اتوماسیون صنعتی و کنترل الکترونیکی در سیستمهای دوزینگ
امروزه سیستمهای تزریق مواد شیمیایی بخشی از شبکه کنترلی کل کارخانه هستند. هر دو نوع پمپ امکان اتصال به سیستمهای کنترلی را دارند، اما نحوه پاسخدهی آنها متفاوت است:
- اتصال به PLC: با ادغام پمپ پریستالتیک و درایوهای دیجیتال در شبکه تجهیزات اتوماسیون صنعتی، نرخ تزریق بهصورت خطی بر اساس سیگنالهای 4-20mA یا شبکه Modbus RS485 تنظیم میشود.
- کنترل دوزینگ تناسبی (Proportional Dosing): با دریافت فیدبک لحظهای از سنسورهای pH، ORP یا دبیسنج، برنامهنویسی PLC و کنترل دوزینگ بهطور دقیق سرعت موتور استپر پمپ پریستالتیک را تغییر داده تا غلظت شیمیایی در محدوده مجاز باقی بماند.
۵. راهنمای جمعبندی: کدام پمپ را انتخاب کنیم؟
پمپ پریستالتیک را انتخاب کنید اگر:
- سیال شما گاززا است (مانند کلر مایع، وایتکس یا آب اکسیژنه).
- سیال دارای ذرات معلق، کریستالی یا ویسکوزیته بالا است (مانند دوغاب آهک یا پلیالکترولیت).
- حساسیت بالایی نسبت به آلودگی تقاطعی و ایمنی وجود دارد.
- فشار خط کمتر از ۶ الی ۸ بار است.
دوزینگ پمپ دیافراگمی را انتخاب کنید اگر:
- فشار تزریق بسیار بالا است (بیشتر از ۸ الی ۱۰ بار).
- سیال کاملاً تمیز، شفاف و بدون ذرات جامد یا گاز آزاد است.
- دبی تزریق بسیار بالا در فشارهای مداوم مورد نیاز است.
نتیجهگیری
شناخت دقیق رفتار سیال و شرایط فرآیندی، کلید انتخاب صحیح میان پمپ پریستالتیک و دوزینگ پمپ دیافراگمی است. در پروژههای تصفیه آب، تزریق اسیدهای قوی و مواد گاززا، پمپ پریستالتیک به دلیل حذف قفل گازی و نگهداری آسان، بازدهی و ایمنی فوقالعادهای ارائه میدهد.
برای مشاوره تخصصی در زمینه انتخاب پمپ، تامین تجهیزات کنترلی و اجرای پروژههای اتوماسیون دوزینگ، به وبسایت PARSPLC.COM مراجعه کنید.
