تابلو برق LV: از معماری تا تضمین عملکرد در تأسیسات حیاتی (۰ تا ۱۰۰۰ ولت)

تابلو برق فشار ضعیف (Low Voltage – LV)، یک محفظه مهندسی‌شده برای نصب و سیم‌بندی تجهیزات الکتریکی و الکترونیکی است که در سطح ولتاژ حداکثر ۱۰۰۰ ولت AC یا ۱۲۰۰ ولت DC فعالیت می‌کند. این تابلوها، وظیفه حیاتی کنترل، حفاظت و توزیع انرژی الکتریکی را در طیف وسیعی از محیط‌ها، از ساختمان‌های مسکونی تا قلب تأسیسات بزرگ صنعتی، بر عهده دارند.

اگرچه نام “فشار ضعیف” ممکن است تداعی‌کننده سادگی باشد، اما در صنعت اتوماسیون، تابلوهای LV ستون فقرات پنهان هر خط تولید مدرن به شمار می‌روند. نقش این تجهیزات بسیار فراتر از توزیع ساده انرژی است؛ آنها در واقع محافظانی هستند که:

• از اضافه بارهای الکتریکی جلوگیری می‌کنند.

• توزیع برق را تنظیم می‌نمایند.

• تجهیزات گران‌قیمت متصل را از آسیب‌های احتمالی حفاظت می‌کنند.

کاربرد تابلوهای LV شامل افزایش عمر مفید تجهیزات برقی، کاهش هزینه‌های مضاعف ناشی از خرابی و حفظ کیفیت عملکرد دستگاه‌ها می‌شود. مهم‌ترین کارکرد تابلوهای LV در محیط صنعتی، حفاظت از سرمایه‌گذاری‌های بزرگ و دارایی‌های تولیدی است. توزیع ایمن برق به ماشین‌آلات و دستگاه‌های صنعتی گران‌قیمت، هسته اصلی وظایف این تابلوها را تشکیل می‌دهد. در همین راستا، کلیدها و فیوزهای تعبیه‌شده در تابلو، وظیفه حفاظت از این تجهیزات را بر عهده دارند و تضمین می‌کنند که در هنگام وقوع خطا، بخش معیوب در حداقل زمان ممکن از مدار جدا شود.

بخش ۱: کالبدشکافی تابلو برق LV (اجزای حیاتی)

یک تابلوی فشار ضعیف صنعتی در واقع مجموعه‌ای سازمان‌دهی شده از قطعات الکتریکی است که درون یک محفظه فلزی قرار گرفته‌اند تا توزیع و کنترل جریان را میسر سازند. برای طراحی یک سیستم اتوماسیون قوی، درک دقیق وظیفه هر جزء درون این محفظه فلزی، اهمیت بالایی دارد.

الف) تجهیزات قطع و وصل (سوئیچینگ)

تجهیزات قطع و وصل، اجزای کلیدی تابلو برق صنعتی هستند که مسئولیت قطع و وصل کردن مدار، جداسازی انتخابی مدارها برای عیب‌یابی و حفاظت در برابر اضافه بار و اتصال کوتاه را بر عهده دارند.

• کلیدهای هوایی (Air Circuit Breaker – ACB): این کلیدها معمولاً در فیدرهای ورودی تابلوهای اصلی (Main) نصب می‌شوند و جریان‌های بسیار بالا، گاهاً تا ۶۰۰۰ آمپر را مدیریت می‌کنند. کلیدهای هوایی حفاظت کامل و دقیقی در برابر اتصال کوتاه، اتصال به زمین، و جریان‌های بسیار شدید (تا ۱۵۰ کیلوآمپر) فراهم می‌کنند و از ذوب شدن شمش‌ها و کابل‌های برق جلوگیری می‌نمایند.

• کلیدهای کامپکت (Molded Case Circuit Breaker – MCCB): کاربرد این کلیدها برای ورودی و خروجی تابلوهای فرعی (Sub Main) است. MCCBها نسبت به کلیدهای مینیاتوری از محدودیت جریان بالاتری برخوردارند و حفاظت قابل اعتماد در برابر جریان اضافه را ارائه می‌دهند.

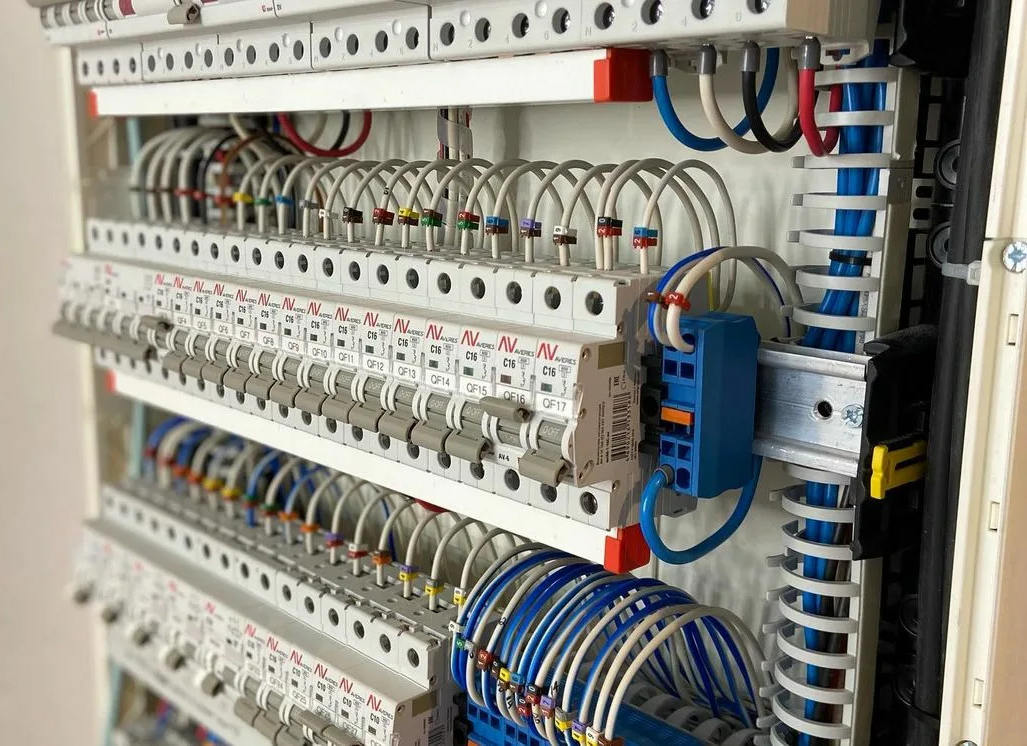

• کلیدهای مینیاتوری (Miniature Circuit Breaker – MCB): از این کلیدها در تابلوهای دیواری (DB) یا برای مدارهای روشنایی و خروجی‌های کوچک با جریان پایین‌تر استفاده می‌شود.

ب) تجهیزات حفاظتی الکتروموتورها و کنترل مدار

در محیط‌های صنعتی که موتورهای الکتریکی بخش عمده‌ای از بار سلفی را تشکیل می‌دهند، تجهیزات حفاظتی نقش تعیین‌کننده‌ای در جلوگیری از توقف خط تولید دارند.

• کنتاکتور: کنتاکتور یا کلید فرمان، توانایی قطع و وصل مدار الکتریکی را دارد. انواع مختلفی از کنتاکتورها بر اساس نوع بار، مانند AC2 و AC3 برای بارهای سلفی و خازنی، انتخاب می‌شوند. مدل AC3 برای قطع و وصل مکرر مدار در دفعات زیاد مناسب است.

• بی متال (رله حرارتی): این تجهیزات نقشی حیاتی در حفاظت از موتورهای سه فاز در مقابل اضافه بار (به دلیل افت ولتاژ) دارند.

• کنترل فاز دیجیتال: این دستگاه، جزء تجهیزات حفاظتی است که وظیفه اصلی آن محافظت از الکتروموتورها در برابر عدم تعادل فاز است.

• لیمیت سوئیچ: برای ایجاد یک قفل ایمنی و کنترل سیستم دستگاه در تابلو برق فشار ضعیف استفاده می‌شود.

ج) همگرایی قدرت و کنترل (Integration of Power and Logic)

یک تابلوی LV مدرن دیگر صرفاً محفظه‌ای برای توزیع برق نیست، بلکه یک واحد مدیریت انرژی هوشمند است. حضور تجهیزاتی مانند PLC و HMI در تابلوهای کنترل و MCC، مرز بین مهندسی قدرت و اتوماسیون را از بین برده است. این تجهیزات در کنار یکدیگر، امکان نظارت بر ورودی سنسورها، اجرای مدارات فرمان پیچیده، و مدیریت سیستم از راه دور را فراهم می‌کنند. بنابراین، در انتخاب تابلو، قابلیت‌های مانیتورینگ و ادغام با سیستم‌های اتوماسیون موجود مشتری (مانند SCADA) یک فاکتور تعیین‌کننده فنی محسوب می‌شود.

بخش ۲: انواع تابلوهای LV: معماری قدرت در اتوماسیون صنعتی

تابلوهای فشار ضعیف بر اساس کارکرد و نقش‌شان در توزیع قدرت کارخانه، به دسته‌های تخصصی تقسیم می‌شوند که هر یک جایگاه مشخصی در معماری کلی اتوماسیون صنعتی دارند.

الف) مرکز کنترل قدرت (Power Control Center – PCC)

تابلوهای PCC وظیفه توزیع اصلی قدرت با جریان‌های بالا را بر عهده دارند. جایگاه این تابلوها معمولاً بلافاصله پس از ترانسفورماتور اصلی برق کارخانه است. آنها به عنوان تابلوی توزیع اولیه عمل کرده و تغذیه‌کننده مراکز کنترل موتور (MCC) و سایر بارهای سنگین توزیع هستند. PCCهای پیشرفته نه تنها تجهیزات قدرت (مانند کلیدهای هوایی) را در خود جای می‌دهند، بلکه امکان نصب تجهیزات مانیتورینگ و کنترلی مانند PLC و HMI را نیز فراهم می‌کنند تا نظارت بر توزیع قدرت از راه دور امکان‌پذیر شود.

ب) مرکز کنترل موتور (Motor Control Center – MCC)

تابلوهای MCC که مخفف Motor Control Center هستند، تخصصی‌ترین بخش از تابلوهای LV در صنعت محسوب می‌شوند. هدف اصلی MCC، کنترل عملیات، حفاظت و تغذیه مطمئن الکتروموتورهای صنعتی است. این تابلوها شامل تجهیزات متنوعی نظیر کلیدهای مدار، کنتاکتورها، درایوهای فرکانس متغیر (VFD) و استارترهای موتور هستند. مزیت استراتژیک MCCها در صنعت اتوماسیون، مجهز بودن به سیستم‌های فرمان از راه دور است که توسط PLC یا Local Control Box اجرا می‌شود، و کنترل دقیق و یکپارچه فرایندهای تولید را تضمین می‌کند.

ج) تابلوهای جبران‌ساز توان (خازنی)

استفاده از بارهای سلفی مانند موتورهای القایی، منجر به ایجاد توان راکتیو (تلف شده) در سیستم می‌شود. این توان راکتیو کارایی سیستم را کاهش می‌دهد و می‌تواند منجر به جریمه‌های مالی از سوی شرکت‌های توزیع برق شود. تابلوهای خازنی با استفاده از خازن‌ها و رله‌های میکروپروسسوری، وظیفه اصلاح ضریب توان (Power Factor Correction) را بر عهده دارند. این اصلاح نه تنها کارایی انرژی را افزایش می‌دهد بلکه مستقیماً بر کاهش هزینه‌های جاری عملیاتی (OpEx) تأثیر می‌گذارد و ظرفیت سیستم برق موجود را بهینه می‌سازد.

بخش ۳: تفاوت‌های ساختاری و تاثیر آن بر بهره‌وری (Downtime)

ساختار فیزیکی یک تابلوی LV، از لحاظ ثابت (Fixed) یا کشویی (Withdrawable) بودن، یک انتخاب استراتژیک در فاز طراحی است که به طور مستقیم بر قابلیت اطمینان سیستم، ایمنی و مهم‌تر از همه، هزینه‌های عملیاتی و زمان توقف تولید (Downtime) تأثیر می‌گذارد.

الف) انتخاب استراتژیک: مزایای تابلوهای کشویی (Withdrawable)

در صنایع حیاتی مانند نفت و گاز، فولاد یا تولیدات پیوسته، جایی که هر دقیقه توقف تولید منجر به زیان‌های هنگفت مالی می‌شود، تابلوهای کشویی مزایای تعیین‌کننده‌ای ارائه می‌دهند.

• کاهش چشمگیر زمان توقف (Downtime): ساختار کشویی امکان دسترسی سریع و آسان به اجزای جداگانه را فراهم می‌کند. در صورت بروز نقص در یک فیدر، می‌توان فیدر معیوب را به آسانی از سلول خارج کرده و یک فیدر یدکی (SPARE) را جایگزین نمود. این فرآیند سریع، به طور قابل توجهی زمان متوسط برای تعمیر (MTTR) را کاهش داده و اختلالات در تأمین برق کل سیستم را به حداقل می‌رساند.

• ایمنی بالا برای پرسنل: یکی دیگر از مزایای ساختار کشویی، افزایش ایمنی پرسنل تعمیر و نگهداری است. قابلیت بیرون کشیدن اجزای مجزا، پرسنل را قادر می‌سازد که بر روی تجهیزات خارج از محفظه برق فعال کار کنند و بدین ترتیب خطر خطرات الکتریکی را کاهش می‌دهند.

• انعطاف‌پذیری و توسعه‌پذیری: طراحی مدولار این تابلوها، امکان بسته‌بندی متراکم‌تر قطعات و جای دادن تعداد فیدرهای زیادی با مدارات کنترلی حجیم را در یک سلول فراهم می‌کند. همچنین، قابلیت افزودن یا جایگزینی دستگاه‌های جدید بدون ایجاد اختلال در سیستم کلی، آینده‌نگری سیستم را تضمین کرده و از هزینه‌های گران‌قیمت بازسازی در آینده جلوگیری می‌نماید.

اگرچه تابلوهای کشویی هزینه اولیه بالاتری نسبت به مدل‌های ثابت دارند، اما متخصصان باید هزینه اولیه را در مقابل هزینه کل مالکیت (TCO) و کاهش ریسک‌های عملیاتی بسنجند. در محیط‌های صنعتی بحرانی، مزیت کاهش Downtime به سرعت هزینه اضافی ساختار کشویی را توجیه می‌کند.

ب) کاربرد تابلوهای ثابت (Fix)

تابلوهای ثابت برای پروژه‌هایی که محدودیت بودجه‌ای وجود دارد یا نیاز به دسترسی و تغییرات مکرر تجهیزات نیست، گزینه مناسبی هستند. با این حال، تعمیر و نگهداری در این تابلوها معمولاً نیازمند قطع برق کلی مدار مربوطه است، که منجر به طولانی‌تر شدن زمان توقف می‌شود.

بخش ۴: استانداردها، ایمنی و محیط‌های عملیاتی سخت

قابلیت اطمینان طولانی‌مدت یک تابلوی فشار ضعیف در صنعت، به طور مستقیم به رعایت دقیق استانداردهای فنی و ایمنی بستگی دارد. در معاملات B2B، این استانداردها به عنوان ضمانت کیفیت و کاهش ریسک عمل می‌کنند.

الف) استاندارد IEC 61439: تضمین عملکرد فنی

کمیسیون بین‌المللی الکتروتکنیک (IEC)، استانداردهای مرجع متعددی را برای صنعت برق تدوین کرده است. در حوزه تابلوهای فشار ضعیف، استاندارد IEC 61439 به عنوان مهم‌ترین مرجع برای مونتاژ و طراحی تابلوهای برق فشار ضعیف شناخته می‌شود. رعایت این استاندارد به مشتری اطمینان می‌دهد که تابلو از نظر استحکام مواد، مقاومت در برابر خوردگی، خواص عایقی، و فواصل خزشی، تست و تأیید شده است.

تطابق با IEC 61439 مستلزم تأیید ساختارها و قطعات از طریق آزمون‌های معین است که ریسک‌های فنی و عملکردی را در طول عمر مفید تابلو به حداقل می‌رساند. این تعهد به استانداردهای بین‌المللی (در کنار استاندارد IEC، ANSI و IEEE نیز در ساخت مدنظر قرار می‌گیرند)، اعتبار فنی سازنده را در چشم مهندسان و مدیران عملیاتی افزایش می‌دهد.

ب) درجه حفاظت IP: مقاومت در برابر محیط‌های خشن

استاندارد IP (Ingress Protection) یک کد بین‌المللی است که میزان مقاومت محفظه تابلو را در برابر نفوذ اجسام جامد (مانند گرد و غبار و ذرات معلق) که با رقم اول (X) مشخص می‌شود، و مایعات (عمدتاً آب) که با رقم دوم (Y) مشخص می‌شود، تعیین می‌کند.

انتخاب درجه IP مناسب یک تصمیم حیاتی در طراحی است. تابلوهای LV اغلب در محیط‌های صنعتی قرار می‌گیرند که در معرض عوامل مخربی مانند رطوبت بالا، گرد و غبار فراوان، مواد شیمیایی خورنده یا اشعه ماوراء بنفش هستند. نادیده گرفتن استاندارد IP مناسب می‌تواند عواقب جبران‌ناپذیری از جمله آسیب به قطعات داخلی، اتصالات کوتاه خطرناک و افزایش احتمال آتش‌سوزی به دنبال داشته باشد. بر این اساس، جنس بدنه تابلو (فولاد ضد زنگ، پلی‌کربنات یا فایبرگلاس) باید مستقیماً بر اساس الزامات IP و شرایط محیطی خاص سایت انتخاب شود.

ج) مدیریت حرارتی و قابلیت اطمینان

یکی از مخاطرات خاموش برای تجهیزات الکتریکی درون تابلو، افزایش دمای عملیاتی است. گرمای بیش از حد عمر مفید قطعات حساس، عایق‌ها و کنتاکت‌ها را به شدت کاهش می‌دهد. بنابراین، مدیریت حرارتی، فاکتوری کلیدی برای تضمین قابلیت اطمینان طولانی‌مدت سیستم است.

راهکارهای خنک‌سازی شامل سیستم‌های مختلفی می‌شوند:

• تهویه طبیعی: طراحی دریچه‌های مناسب برای گردش هوای کافی.

• فن‌های تهویه: رایج‌ترین روش برای بهبود جریان هوا و خروج هوای گرم.

• مبدل‌های حرارتی هوا به هوا: این سیستم‌ها حرارت را از هوای گرم داخلی به محیط بیرون منتقل می‌کنند بدون اینکه هوای آلوده بیرون وارد محفظه شود، که برای حفظ پاکیزگی داخلی تابلو در محیط‌های آلوده حیاتی است.

• واحدهای تهویه مطبوع (AC Units): در محیط‌هایی که کنترل دمای دقیق برای تجهیزات حساس (مانند PLCها و درایوها) ضروری است.

بخش ۵: راهنمای انتخاب و فراخوان به اقدام (Call to Action – CTA)

انتخاب تابلو برق فشار ضعیف مناسب در پروژه‌های اتوماسیون صنعتی یک فرآیند پیچیده است که نیاز به تحلیل فنی دقیق دارد. یک مهندس خرید باید فراتر از قیمت به قابلیت اطمینان، ایمنی و توسعه‌پذیری سیستم در آینده توجه کند.

چک‌لیست مهندس خرید برای انتخاب تابلو LV

• تحلیل بار الکتریکی (Load Analysis): ابتدا باید یک تجزیه و تحلیل کامل از بار و تقاضای الکتریکی پیش‌بینی‌شده انجام شود تا اطمینان حاصل شود که تابلو از نظر اندازه و پیکربندی، توانایی مدیریت جریان‌های مورد نیاز را دارد.

• در نظر گرفتن فضای توسعه: تابلو باید تمام تجهیزات فعلی را به راحتی در خود جای دهد و فضای کافی برای دسترسی آسان به هنگام تعمیرات داشته باشد. همچنین، باید حداقل ۲۵ درصد فضای توسعه برای افزودن تجهیزات در آینده یا ارتقاء سیستم در نظر گرفته شود.

• انتخاب نوع تابلو بر اساس عملکرد: باید مشخص شود که آیا نیاز به تابلوهای توزیع اصلی (PCC)، مراکز کنترل موتور (MCC) با قابلیت اتصال به PLC، یا تابلوهای خازنی برای جبران توان است.

• تعیین الزامات محیطی و IP: شرایط دمایی محیط، میزان رطوبت، وجود گرد و غبار، و تداخل الکترومغناطیسی، الزامات مربوط به درجه حفاظت IP و نوع مواد ساختاری (مانند استفاده از فایبرگلاس یا فولاد ضد زنگ) را تعیین می‌کند.

گام بعدی: مشارکت با متخصصان جهت بهینه‌سازی سیستم قدرت شما

در فرآیند خرید B2B، خریداران صنعتی به دنبال اعتبار و راهکارهایی هستند که به طور مستقیم مشکلات عملیاتی (مانند Downtime) را حل کنند و به بهینه‌سازی مالی منجر شوند. ارائه یک محصول با کیفیت، تنها نیمی از معادله است؛ ارائه تخصص و پشتیبانی فنی، اعتمادساز واقعی است.

شرکت‌های تولیدی و صنعتی که در جستجوی قابلیت اطمینان بلندمدت هستند، باید به خدماتی توجه کنند که ریسک سرمایه‌گذاری آن‌ها را کاهش دهد. این خدمات شامل ارائه گارانتی عملکرد تجهیزات (Performance Warranty) تا سال‌ها (مانند ۱۰ سال) برای جنبه‌های فنی، اسکلت، سیم‌کشی و رعایت استاندارد IP است. پشتیبانی پس از فروش و مشاوره در طراحی، اطمینان می‌دهد که تابلو نه تنها در زمان نصب، بلکه در طول چرخه عمر خود، عملکرد بهینه را حفظ می‌کند.
