طراحی و اسمبل تابلو برق سیستم انتقال مواد و بکفیلتر
بررسی تخصصی پروژه: طراحی تابلو برق سیستم انتقال مواد و کنترل بکفیلتر
در پروژههای انتقال مواد، پایداری عملکرد موتورها و دقت سیستمهای کنترلی حرف اول را میزند. یکی از نمونه پروژههای شاخص ما، طراحی تابلو برق با EPLAN برای یک خط انتقال مواد بود که شامل کنترل موتورهای توان بالا، روتاری والو و سیستم غبارگیر (Jet Filter) میشد. در ادامه، جزئیات فنی و مهندسی این پروژه را بررسی میکنیم.
مشخصات فنی و تجهیزات پروژه
این تابلو برق وظیفه مدیریت بخشهای حیاتی زیر را بر عهده داشت:
-
الکتروموتورهای اصلی: دو دستگاه موتور ۱۵ کیلووات که به دلیل توان بالا و جهت کاهش جریان راهاندازی، به روش ستاره-مثلث (Star-Delta) طراحی و سربندی شدند.
-
سیستم تغذیه مواد: یک دستگاه روتاری والو با موتور ۴ کیلووات برای کنترل دقیق خروجی مواد.
-
سیستم غبارگیر: کنترل بکفیلتر (Bag Filter) جهت مدیریت آلایندگی و تمیزکاری خودکار کیسهها.
مهندسی جزئیات در طراحی تابلو برق با EPLAN
در این پروژه، صرفاً یک تابلوی ساده ساخته نشد، بلکه تمام فرآیندها بر بستر نرمافزار EPLAN پیادهسازی گشت تا مزایای زیر حاصل شود:

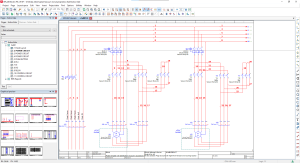

۱. نقشههای چندخطی و سلسلهمراتب کنترلی
برای دو موتور ۱۵ کیلووات، نقشههای قدرت و فرمان به صورت Multi-line طراحی شدند. این کار باعث شد تا تداخل عملکردی بین استارترهای ستاره-مثلث و سیستم اینترلاک (Interlock) ایمنی به صفر برسد. هر قطعه از بیمتالها تا کنتاکتورها دارای آدرس دقیق در صفحات نقشه هستند.
۲. سیستم لیبلزنی و کدگذاری سیمها
با توجه به تعدد سیمها در سیستمهای انتقال مواد و بکفیلتر، ما از سیستم لیبلزنی اختصاصی استفاده کردیم.
ارزش افزوده: تکنسین برق کارخانه، برای پیدا کردن سیم مربوط به سنسور سطحسنج یا فرمان روتاری والو، نیازی به باز کردن داکتها ندارد. کافیست شماره سیم را در نقشه EPLAN ببیند و بلافاصله روی سرسیمِ داخل تابلو پیدا کند.
۳. مدیریت لاجیک بکفیلتر و اینترلاکها
سیستمهای انتقال مواد نیازمند رعایت ترتیب روشن و خاموش شدن (Sequence) هستند. در این پروژه، ارتباط بین روتاری والو و موتورهای ۱۵ کیلووات به گونهای طراحی شد که در صورت توقف ناگهانی یکی از بخشها، کل خط برای جلوگیری از انباشت مواد و آسیب به بکفیلتر به صورت ایمن متوقف شود.
