تحلیل جامع سیستم اتوماسیون پیشرفته بچینگ و میکس: تضمین دقت فرمولاسیون، یکپارچگی سیستمی و کاهش هزینه‌های مالکیت (TCO)

این گزارش تخصصی به تحلیل جزئیات یک سیستم اتوماسیون صنعتی پیچیده می‌پردازد که برای فرآیندهای بچینگ (توزین) و اختلاط (میکس) مواد اولیه طراحی و به بهره‌برداری رسیده است. هدف از این تحلیل، تبدیل داده‌های فنی خام به یک متن جامع و قابل فهم برای مشتریان و مدیران، همراه با تأکید بر قابلیت‌های پیشرفته سیستم در زمینه دقت عملیاتی، کنترل هوشمند، و زیرساخت فنی مطابق با استانداردهای روز اتوماسیون صنعتی است.

بخش اول: مروری کلی و مزایای عملیاتی سیستم

سیستم اتوماسیون بچینگ و میکس پیاده‌سازی شده، یک راه‌حل یکپارچه است که مدیریت دقیق فرمولاسیون‌های چندجزئی را تضمین می‌کند. این راهکار مهندسی‌شده، با کنترل دقیق دوزینگ، انتقال مواد عاری از آلودگی، و میکس بهینه، کیفیت محصول نهایی را در بالاترین سطح خود حفظ می‌کند.

۱.۱. چکیده اجرایی و اهداف عملیاتی سیستم

این پلتفرم اتوماسیون، ۶ سیلوی ذخیره‌سازی را مدیریت کرده و وظیفه دارد مواد اولیه را طبق فرمول ورودی، با دقت فوق‌العاده توزین و سپس به میکسرها منتقل نماید. مزیت رقابتی این سیستم نه تنها در سرعت، بلکه در دقت و تکرارپذیری فرآیندها خلاصه می‌شود.

مزایای اصلی و ارزش عملیاتی سیستم:

1. دقت بی‌نظیر در دوزینگ: با بهره‌گیری از لودسل‌های کششی حساس و منطق کنترل فرکانس متغیر (VFD) در اسکروفیدرها، سیستم قادر است به وزن هدف بدون خطای سرریز (Overshoot) دست یابد. این امر تکرارپذیری فرمولاسیون و حذف خطای انسانی را تضمین می‌کند.

2. حفظ یکپارچگی محصول نهایی: با پیاده‌سازی یک فرآیند میکس کنترل شده دو سرعته، از پدیده جداسازی مواد (Demixing) جلوگیری می‌شود و توزیع یکنواخت اجزای فرمولاسیون در کل بچ تضمین می‌گردد.

3. بهداشت و امنیت فرآیند: انتقال مواد پودری از طریق سیستم وکیوم (Vacuum Conveying) صورت می‌گیرد، که از انتشار گرد و غبار به محیط جلوگیری کرده و به حفظ نظافت صنعتی و کاهش آلودگی محصول کمک می‌کند.

4. شفافیت کامل عملیات و انعطاف‌پذیری کنترل: نظارت و کنترل لحظه‌ای بر تمامی المان‌ها، از کنتاکتورها تا موتورها و شیرهای برقی، از طریق سیستم SCADA پیشرفته WinCC Professional در دسترس اپراتور قرار دارد. این سیستم امکان کنترل دوگانه (دستی و اتوماتیک) را فراهم می‌آورد.

۱.۲. گردش کار مواد: از سیلو تا میکسر

گردش مواد در این سیستم طی مراحلی منطقی و با نظارت دقیق کنترلر صنعتی (PLC) انجام می‌شود:

الف) آماده‌سازی و توزین دقیق (خوراک‌دهی ریز و درشت)

اپراتور کار را با پر کردن ۶ سیلوی ذخیره آغاز کرده و فرمولاسیون مورد نیاز را به سیستم وارد می‌کند. PLC بلافاصله فرآیند توزین را به صورت متوالی برای هر ماده فعال می‌سازد. اسکروفیدرهای زیر مخازن ذخیره، وظیفه انتقال مواد به مخزن توزین تحت لودسل را بر عهده دارند.

• الگوریتم دوزینگ هوشمند: برای دستیابی به دقت بالا، از کنترل فرکانس متغیر (VFD) استفاده می‌شود. اسکروفیدر ابتدا با فرکانس بالا (سرعت درشت) شروع به کار می‌کند. با نزدیک شدن وزن به مقدار تعیین شده در فرمول، سیستم به صورت خودکار فرکانس اینورتر را کاهش داده (سرعت ریز) تا دوزینگ با سرعت کم و کنترل‌شده به وزن نهایی برسد. این مکانیزم روشن شدن، کاهش فرکانس و سپس توقف، برای هر ماده تکرار می‌شود تا از توزین بیش از حد یا خطای دوزینگ جلوگیری شود.

• عملکرد لودسل: توزین دقیق مواد از طریق لودسل‌های کششی نصب شده در زیر مخزن توزین انجام می‌پذیرد. این لودسل‌ها به طور مداوم وزن لحظه‌ای را قرائت کرده و این اطلاعات را به PLC منتقل می‌کنند تا الگوریتم کنترل فرکانس اعمال شود.

ب) انتقال تمیز با فناوری وکیوم

پس از پایان فرآیند توزین و تایید وزن نهایی توسط PLC، اپراتور دستور انتقال مواد را صادر می‌کند.

• سیستم وکیوم کانوِینیگ: انتقال مواد توزین شده به سمت یکی از دو میکسر (میکسر ۱ یا ۲) با استفاده از سیستم انتقال مواد به روش وکیوم صورت می‌گیرد. این روش برای انتقال مواد پودری بسیار مناسب است.

• تجهیزات تخصصی انتقال: این سیستم انتقال با تکیه بر پمپ وکیوم رینگ مایع مدل SP 450 (مدل ۳۳۰۶) ساخت شرکت خلا آفرین پارس، کار می‌کند. این نوع پمپ‌ها به دلیل ساختار ساده، مصرف انرژی بهینه و عدم نیاز به فونداسیون‌های سنگین، در صنایع مختلف از جمله صنایع شیمیایی و دارویی کاربرد گسترده‌ای دارند.

• مزیت بهداشتی وکیوم: یکی از مهم‌ترین مزایای انتقال با وکیوم این است که در صورت بروز هرگونه نشتی در خط لوله، به دلیل وجود خلاء، هوا به داخل سیستم کشیده می‌شود و نه اینکه پودر به بیرون نشت کند.⁴ این ویژگی باعث جلوگیری از هدررفت مواد، آلودگی محیط کار، و تضمین بهداشت فرآیند می‌شود.

ج) فرآیند میکس کنترل شده (جلوگیری از دِمیکس شدن)

فرآیند اختلاط با رویکردی هوشمند برای حفظ یکنواختی فرمولاسیون طراحی شده است:

• مرحله اول: تثبیت مواد (سرعت آهسته): برای جلوگیری از جداسازی مواد (دِمیکس شدن) در زمان ورود به میکسر و شروع اولیه، میکسر ابتدا با یک سرعت کم (فرکانس اولیه) که از داخل برنامه قابل تنظیم است، شروع به کار می‌کند.

• تضمین تخلیه کامل (اینترلاک توزین): یک مکانیزم فیدبک از سیستم توزین (لودسل‌های مخزن توزین) دریافت می‌شود. تا زمانی که وزن مخزن توزین به صفر نرسد و تخلیه کامل مواد به میکسر تأیید نشود، میکسر با همان سرعت اولیه کار خواهد کرد.

• مرحله دوم: میکس کامل (سرعت بالا): پس از تأیید تخلیه کامل، فرکانس میکسر به سرعت ثانویه بالاتر (که در برنامه تعیین شده است) افزایش می‌یابد تا فرآیند اختلاط کامل صورت پذیرد. زمان میکس نهایی نیز از طریق سیستم کنترلی WinCC TIA Portal قابل تنظیم است.

• اتمام و تخلیه: پس از سپری شدن زمان میکس، سیستم متوقف شده و منتظر فرمان اپراتور برای باز کردن درهای تخلیه پایینی و ریختن مواد به بافر می‌ماند.

بخش دوم: هسته کنترل، منطق برنامه‌نویسی، و عملکرد دقیق فرآیند

دقت بالای سیستم در فرآیند بچینگ مرهون انتخاب دقیق سخت‌افزار، معماری یکپارچه SCADA و پیاده‌سازی منطق‌های کنترلی پیشرفته است.

۲.۱. معماری کنترل و SCADA: قدرت TIA Portal

کنترلر مرکزی (PLC):

PLC اصلی این سیستم از نوع SIMATIC S7-1200 CPU 1214C ساخت زیمنس انتخاب شده است. سری S7-1200 به عنوان یک پلتفرم کنترلی فشرده و ماژولار شناخته می‌شود که برای طیف وسیعی از کاربردهای اتوماسیون صنعتی با نیاز به عملکرد پیشرفته مناسب است. برای مدیریت حجم سیگنال‌های فیلد (شامل فرمان‌ها به کنتاکتورها، سلونوئیدها، و دریافت فیدبک‌های مختلف)، این CPU با دو ماژول توسعه ۱۶ ورودی و ۱۶ خروجی همراه شده است، که مجموعاً توانایی مدیریت ۳۲ ورودی و ۳۲ خروجی اضافی را علاوه بر ورودی/خروجی‌های داخلی CPU فراهم می‌سازد.

سیستم مانیتورینگ و کنترل (WinCC Professional):

در این پروژه، به‌جای استفاده از پنل‌های اپراتوری ساده (HMI)، از سیستم SCADA قدرتمند WinCC Professional استفاده شده است. این سیستم، که بخشی از پلتفرم اتوماسیون یکپارچه (TIA Portal) زیمنس است، مزایای متعددی را به همراه دارد :

• یکپارچگی مهندسی: WinCC در محیط TIA Portal مهندسی شده است، که امکان تعریف و استفاده یکپارچه از متغیرها بین برنامه PLC و رابط مانیتورینگ SCADA را فراهم می‌سازد. این امر کارایی مهندسی را به شدت افزایش می‌دهد.

• کنترل جامع: از طریق WinCC Professional، اپراتور نه تنها می‌تواند سیستم را در حالت اتوماتیک کنترل کند، بلکه امکان کنترل دستی تک تک المان‌های موجود در پروژه، شامل کنتاکتورها، موتورها، و شیرهای برقی (سولنوئید ولوها)، وجود دارد.

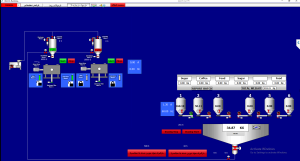

• شفافیت عملکردی: برای بهبود عملکرد و پیگیری دقیق، سیستم SCADA نمایشگرهای تخصصی را فراهم می‌کند. به ازای هر سیکل بچینگ، خروجی دقیق موادی که از هر سیلوی ذخیره به مخزن توزین ریخته شده است، به صورت مجزا به اپراتور نمایش داده می‌شود. این ویژگی، علاوه بر تسهیل کنترل کیفیت، داده‌های حیاتی برای تحلیل فرآیند را در اختیار قرار می‌دهد.



۲.۲. فناوری توزین فوق دقیق و کنترل فرکانس

دقت فرآیند بچینگ به دو عامل مهم وابسته است: حسگرهای دقیق و پردازش هوشمند سیگنال.

• ماهیت لودسل‌ها: لودسل‌های کششی به عنوان مبدل نیرو عمل می‌کنند و نیروی مکانیکی (وزن) را به یک سیگنال الکتریکی ضعیف در حد میلی‌ولت تبدیل می‌کنند.

• نقش مبدل لودسل و ایزولاسیون: از آنجا که سیگنال خروجی لودسل بسیار حساس و مستعد نویزهای الکترومغناطیسی محیط صنعتی است، از یک مبدل لودسل تخصصی استفاده شده است. این مبدل وظیفه تقویت، ایزوله‌سازی سیگنال از نویزهای محیطی، و تبدیل آن به یک سیگنال استاندارد صنعتی (مانند جریان یا ولتاژ) برای PLC را بر عهده دارد.¹⁵ این ایزولاسیون و تبدیل، تضمین می‌کند که فرآیند خوانش وزن با حداکثر دقت و کمترین خطا انجام پذیرد.

• منطق کنترل فرکانس برای دقت: منطق کنترلی در PLC به طور پیوسته وزن قرائت شده را مقایسه می‌کند. عملکرد کنترل فرکانس در اینورترهای اسکروفیدر، دقیقاً برای مدیریت خوراک‌دهی در آستانه وزن هدف طراحی شده است. زمانی که وزن به نزدیکی مقدار نهایی می‌رسد، PLC از طریق شبکه ارتباطی به اینورتر فرمان می‌دهد تا فرکانس و در نتیجه سرعت موتور را کاهش دهد. این عمل، امکان توقف دقیقاً در وزن مورد نظر را فراهم کرده و خطاهای ناشی از اینرسی مواد و تأخیر مکانیکی را به حداقل می‌رساند.

بخش سوم: زیرساخت قدرت، ارتباطات و مستندسازی فنی

ساختار تابلوی برق، شبکه‌های ارتباطی و کیفیت مستندات فنی، ستون‌های پایداری و نگهداری بلندمدت سیستم هستند.

۳.۱. حفاظت و ایزولاسیون تابلوی برق

حفاظت از تجهیزات حساس، به ویژه PLC، در محیط پرنویز صنعتی اهمیت حیاتی دارد.

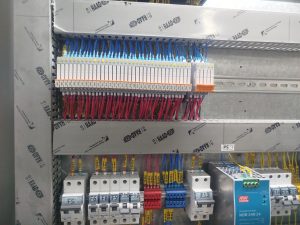

• ایزولاسیون PLC با رله‌های فونیکس: PLC مرکزی (S7-1200) با استفاده از رله‌های رابط (Interface Relays) برند فونیکس کنتاکت (Phoenix Contact) از سیستم‌های قدرت جدا و ایزوله شده است. این ایزولاسیون تضمین می‌کند که خروجی‌های PLC، که معمولاً جریان کمی دارند، مستقیماً به بارهای القایی بزرگ مانند کنتاکتورها وصل نشده و از آسیب دیدن به دلیل نویزها، پَیک‌های ولتاژ، یا جریان‌های برگشتی جلوگیری شود.

• ماژولار بودن: علاوه بر CPU، دو ماژول ۱۶ ورودی و ۱۶ خروجی نیز برای مدیریت ورودی/خروجی‌های محیطی به کار رفته است.

•

۳.۲. مدیریت درایوها و شبکه RS485 برای پایش عمیق

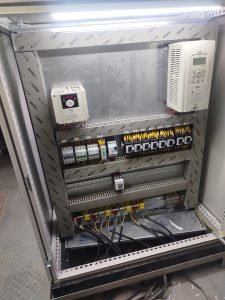

اینورترهای کنترل سرعت (VFD) نقش کلیدی در فرآیندهای دوزینگ و میکس دارند. این سیستم از دو مدل اینورتر LS Electric استفاده می‌کند:

• یک اینورتر LS iG5A با توان ۲.۲ کیلووات.

• یک اینورتر LS iS7 با توان ۳.۷ کیلووات.

ارتباطات و پایش از راه دور:

کنترل و نظارت بر اینورترها از طریق شبکه ارتباطی صنعتی RS485 صورت می‌گیرد.

• انتقال داده دوطرفه: شبکه RS485 امکان تبادل داده بین PLC و اینورترها را فراهم می‌سازد. PLC قادر است فرکانس ورودی مورد نیاز (فرمان سرعت) را به درایو بنویسد.

• پایش عملیاتی حیاتی: همچنین، PLC می‌تواند اطلاعات لحظه‌ای عملکردی اینورترها، مانند فرکانس خروجی و آمپر خروجی موتور را از طریق همین شبکه بخواند.

• مزیت تشخیص پیشگیرانه: پایش آمپر موتور (به ویژه میکسر) یک قابلیت ارزشمند است. هرگونه افزایش غیرعادی در جریان موتور می‌تواند نشان‌دهنده بار بیش از حد یا خرابی مکانیکی احتمالی (مانند گیر کردن مواد یا یاتاقان) باشد. این نظارت مستمر، امکان تشخیص زودهنگام خطاها، اقدام برای نگهداری پیشگیرانه، و جلوگیری از خرابی‌های ناگهانی و پرهزینه را فراهم می‌کند.

۳.۳. مهندسی مستندات و کاهش هزینه‌های مالکیت (TCO)

کیفیت مستندات فنی، تعیین‌کننده آسانی نگهداری و عیب‌یابی سیستم در طول عمر آن است. در این پروژه، بالاترین استانداردها در مستندسازی به کار گرفته شده است:

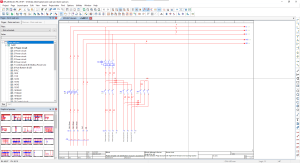

• نقشه‌های تابلوی برق با EPLAN: نقشه‌های الکتریکی تابلو با استفاده از نرم‌افزار حرفه‌ای و تخصصی EPLAN تهیه شده است. EPLAN یک ابزار استاندارد صنعتی برای طراحی تابلو برق است و تضمین می‌کند که نقشه‌ها جامع بوده و شامل تمام المان‌های داخلی باشند. همچنین، این نرم‌افزار امکان گزارش‌گیری‌هایی نظیر لیست خرید و ترمینال دیاگرام را به سادگی فراهم می‌کند.

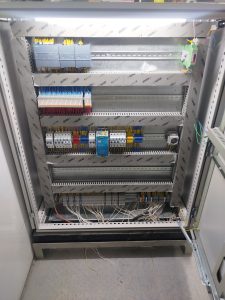

• کدگذاری و لیبل‌زنی استاندارد سیم‌ها: تمامی سیم‌های ورودی و خروجی تابلو طبق نقشه‌ها کدگذاری و با استفاده از لیبل‌های تیوبی (Tube Labels) لیبل‌زنی شده‌اند. این کدگذاری استاندارد و دقیق، قابلیت شناسایی سریع تک تک سیم‌ها را فراهم کرده و زمان لازم برای عیب‌یابی و تعمیرات را به طور چشمگیری کاهش می‌دهد.

• ترمینال دیاگرام جامع: یک جدول تخصصی با عنوان “ترمینال دیاگرام” ایجاد شده است. این دیاگرام برای شناسایی نقطه به نقطه ترمینال‌ها و ارتباط آن‌ها با تجهیزات فیلد (بیرونی) استفاده می‌شود.²این مستندسازی دقیق، فرآیند راه‌اندازی و نگهداری را برای پرسنل فنی تسهیل کرده و هزینه‌های عملیاتی بلندمدت (Total Cost of Ownership – TCO) را پایین می‌آورد.

نتیجه‌گیری

سیستم اتوماسیون بچینگ و میکس پیاده‌سازی شده، نه تنها به اهداف عملیاتی خود در زمینه تولید، بلکه به استانداردهای سخت‌گیرانه صنعتی در زمینه دقت و پایداری نیز دست یافته است. این پروژه با ترکیب هوشمندانه کنترلر SIMATIC S7-1200، سیستم مانیتورینگ WinCC Professional و منطق کنترل فرکانس متغیر، یک راه‌حل تولید با قابلیت تکرارپذیری بالا ارائه می‌دهد.

شاخص‌ترین ویژگی‌های این سیستم شامل:

1. کنترل دقیق فرآیند توزین از طریق الگوریتم خوراک‌دهی ریز و درشت، که دقت فرمولاسیون را تضمین می‌کند.

2. استفاده از سیستم SCADA (WinCC Professional) برای مانیتورینگ کامل المان‌ها و فراهم کردن قابلیت کنترل دستی و اتوماتیک، همراه با شفافیت داده‌های تولید (نمایش میزان مصرف مواد از هر سیلو).

3. پایداری زیرساخت الکتریکی و کنترلی با ایزولاسیون رله‌ای PLC، ارتباطات دیجیتال RS485 برای پایش عمقی درایوها (فرکانس و آمپر)، و مستندسازی حرفه‌ای با EPLAN که طول عمر و قابلیت نگهداری سیستم را افزایش می‌دهد.
